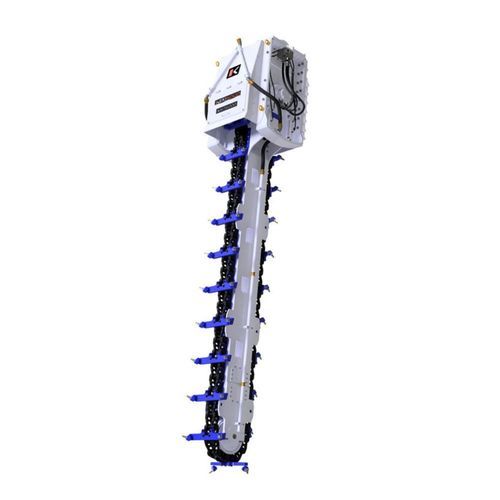

SMW劲性桩围护结构 / SMW KSI series

概述
KEMSOLID KSI 系列土壤混合附件，由 KEMROC 驱动，用于原位地基改良的沟槽土壤混合（TSM）。它将水泥类胶结材料注入并混合到现有土柱中，形成具有可控深度的连续均质土‑水泥结构，同时减少材料运输和 CO₂ 排放。

主要优点

• 根据型号可延展的混合装置，作业深度达 12–16 m
• 可安装于常规挖掘机和钻机
• 采用硬质合金刀具优化布置以提高混合效率
• 高扭矩驱动电机，适合重粘性土壤混合
• 结构简单耐用，具备混合链的液压张紧装置
• 振动和噪音低，适用于城市或敏感工况
• 无需开挖或废土外运——在最低点注入胶结材料并向上混合，形成连续不透水的剖面
• 环保高效：相较传统方法，潜在 CO₂ 减排约 40%
• 日产能力高（有利条件下 >100 米/天）

沟槽土壤混合的工作原理
混合装置垂直贯入至目标深度（某些型号可达 16 m）。在最低点注入胶结材料，回转混合链将其自下而上均匀混入土柱，从而在无需开挖或回填的情况下形成均质、耐水的土‑水泥剖面。

主要应用

• 地基工程与特殊地基构造（道路、铁路、机场底基层、承载力增强）
• 用于管线和电缆敷设的沟槽稳定
• 地下水封闭、污染土壤屏障墙及垃圾填埋场封闭
• 在受限城市环境中替代地下连续墙的土体支护与支撑墙

附加功能与运行要点

• 精确的混合深度和注入点保证全深度处理与结构均匀性
• 配置灵活：多种宽度和深度以适应不同土质和工程需求
• 混合链推荐速度约 2.0–2.5 m/s
• 设计用于快速、一致地分配胶结材料并实现可重复的土‑水泥性能

技术参数 / 规格

• 系列名称：KSI series
• 最大混合深度：最高可达 16 m（取决于型号：KSI 7000 ≈7 m；KSI 12000 ≈12 m；KSI 16000 达 16 m）
• 混合宽度（典型）：KSI 7000 350–500 mm；KSI 12000 500–650 mm；KSI 16000 450–950 mm
• 最大地基抗压强度：10 MPa
• 最大油量：KSI 7000 ≈410 l/min；KSI 12000 ≈740 l/min；KSI 16000 ≈980 l/min
• 推荐油量（运行 @150 bar）：KSI 7000 ≈280–350 l/min；KSI 12000 ≈490–620 l/min；KSI 16000 ≈660–820 l/min
• 最大工作压力：400 bar
• 额定功率：KSI 7000 ≈130 kW；KSI 12000 ≈220 kW；KSI 16000 ≈300 kW
• 扭矩（在 380 bar）：KSI 7000 ≈24,200 Nm；KSI 12000 ≈54,400 Nm；KSI 16000 ≈72,600 Nm
• 推荐载机质量：KSI 7000 ≈35–55 t；KSI 12000 ≈80–120 t；KSI 16000 ≈120–200 t
• 推荐链速：≈2.0–2.5 m/s
• 标准刀具示例：DT 22/46/38/22（KSI 7000）；DT 22/90/70/30（KSI 12000 & 16000）
• 每段延长重量 / 最大深度与宽度下的重量：KSI 7000 延长 ≈400 kg (1 m)；最大深度重量 ≈4,900 kg；KSI 12000 延长 ≈800 kg (1 m)；重量 ≈13,500 kg；KSI 16000 延长 ≈1,900 kg (2 m)；重量 ≈21,000 kg
• 典型产量：>100 线性米/天（视工况而定）
