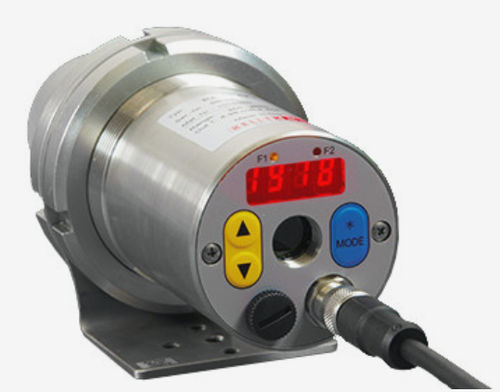

单色高温计 CellaCombustion PA 18

LED显示°C°F

产品概述
CellaCombustion PA 18 是一款用于在焚烧炉、发电厂和垃圾焚烧厂等燃烧室内测量高温燃烧气体温度的红外测温仪。通过可调焦精密镜头以及标准的透镜取景或可选的视频摄像机，可将仪器精确对准测量点。

主要特点

• 测量范围 500 至 2,500 °C
• 可调焦镜头以精确设置测量距离
• 宽带防反射精密镜头
• 远距可读 LED 显示（4 x 7 段，数字高度 8 mm）
• 用于诊断的测试电流输出
• 标准接口：数字 I/O、两个模拟输出、USB 和 RS-485

测量参数
测量范围：500 - 2500 °C
传感器：热电堆（Thermopile）
光谱范围：CO 波段（针对燃烧气体测量优化）
响应时间 t98：≤ 100 ms
测量不确定度：读值的 0.75 %（°C），最小 3 K
可重复性：2 K
温度系数：0.04 %/K
电流输出分辨率：0.2 K + 所选测量量程的 0.03 %
接口分辨率：0.1 K
显示分辨率：1 K

光学参数
标准物镜 PZ 15.03：焦距 0.8 m - ∞；距离比示例：70:1（AF 1 版本）

电气参数
模拟输出：0(4)-20 mA，线性，可切换，可缩放
输出阻抗：≤ 500 Ω
模拟输入：0 - 10 V
开关输出：2 x 开路集电极 24 V DC，≤ 30 mA
开关输入：2 x 最多 24 V
接口：USB、RS-485
电源：24 V DC (+10 % / -20 %)
电流消耗：≤ 175 mA（24 V DC）

视频摄像机
视频输出（带摄像机型号）：Composite PAL，1 Vpp，75 Ω

配置与控制
瞄准装置：透镜瞄准（标准）或视频摄像机（可选）
显示：4 x 7 段 LED（红色），数字高度 8 mm
状态指示：2 x LED
操作控制：3 个按键

通用参数
连接：M12 螺纹连接 8 针
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许相对湿度：最大 95 % RH（无冷凝）
尺寸：Ø 65 mm x 220 mm（最大 277 mm）
外壳材料：不锈钢 V2A（1.4305）
防护等级：IP65（符合 DIN 40050）
重量：约 0.9 kg

可调参数
测量范围；模拟输入/输出的测量量和标度；平滑滤波；存储模式及保持时间；发射率；透过率；背景辐射补偿；报警触点的极限值与工作模式；ATD 功能参数（可选）；线性化功能；LED 状态显示；电流与温度仿真；温度单位 °C/°F；摄像机型号附加：TBC 功能与白平衡

功能

• 过温信号：当内部温度超过 80 °C 时，模拟输出显示 > 20.5 mA
• 维护功能：可模拟测量值或电流信号
• ATD（自动温度检测）：适用于间断工艺的自动温度检测

随货清单（标准）
Pyrometer CellaCombustion PA；连接电缆 VK 02/A（5 m）；视频电缆 VK 02/F（5 m，摄像机型号用）；USB 电缆 VK 11/D（1.8 m）；CellaView 软件；简短使用手册

软件
CellaView（配置与数据读取工具）

技术规格

• 型号：CellaCombustion PA 18（单色，标准 AF 1 版本）
• 测量范围：500 – 2500 °C
• 传感器类型：热电堆
• 距离比：70 : 1（物镜 PZ 15.03）
• 响应时间：≤ 100 ms（t98）
• 输出：2 路模拟输出（0/4–20 mA）、数字 I/O、USB、RS-485
• 供电：24 V DC (+10 % / -20 %)
• 防护等级：IP65
• 外壳：不锈钢 V2A（1.4305）；尺寸 Ø 65 mm x 220 mm；重量 ≈ 0.9 kg
• 测量场示例：在 800 mm 测量距离时，测量场直径约 11.43 mm（详见测量表）
