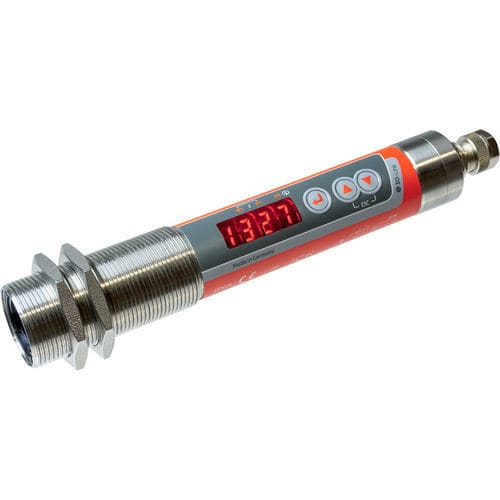

LED显示高温计 CellaTemp® PK 68

°C°F4-20 mA

概述：
CellaTemp PK 68 是一款用于工业温度测量的数字双色红外测温仪，测量范围为 550 至 1 400 °C。双色测量原理相比单色仪器对视场内的灰尘、蒸汽、污损保护窗或发射率变化等干扰不敏感。PK 68 新一代配备活力指示器及 SMART 自检功能，可连续记录运行数据并支持预防性维护。

主要特性：

• 测量范围 550 至 1 400 °C
• 通用可配置开关输出
• 精密透镜实现高光学分辨率
• IO-Link 接口 (V1.1.3)
• 可通过传感器按键或工厂控制接口设置参数
• 2 × PNP 开路集电极开关输出
• 通过 M30 中心螺纹简易安装
• 大型亮度高的 4 位 LED 显示

版本 / 关键数据：
版本：CellaTemp PK 68 BF 1
测量范围：550 - 1400 °C
目标尺寸：1.5 m 焦距处 21 mm
测量场形状：圆形
测量原理：双色（双光电二极管）

测量参数（摘要）：
传感器：双光电二极管
光谱范围：0.95 / 1.05 µm
响应时间 t90：≤ 10 ms（T > 650 °C）
测量不确定度：读数的 1 %
可重复性：2 K
温度系数：0.05 %/K
模拟输出分辨率：0.1 K + 所选量程的 0.005 %
接口分辨率：0.1 K
显示分辨率：1 K

电气参数：
模拟输出：0(4)-20 mA，线性，可扩展
阻抗：≤ 500 Ω
开关输出：2 × PNP 开路集电极，24 V DC，每路 150 mA 最大
测试输入：10 - 34 V DC（IEC 61131-2）
接口：IO-Link V1.1.3
供电：18 - 32 V DC
电流消耗：24 V DC 时 ≤ 50 mA

显示与控制：
显示：4 位红色 LED，字高 8 mm
状态指示：3 个 LED
控制元件：3 个按钮

通用参数：
连接：M12 5 针（A-coding）
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：最大 95 % r.H.（不凝结）
尺寸：Ø 30 × 210 mm（不含插头）
外壳：不锈钢 V2A (1.4305)
防护等级：IP65（DIN 40050）
重量：约 0.4 kg

可调参数（示例）：
模拟输出标度及 0/4-20 mA 选择、阻尼时间常数、最大值保持时间、工作模式、开关点与延时、通过插值点的温度校正、活力指示、维护参数、恢复出厂设置、按键锁定、单位 °C/°F、温度模拟

功能：
超温信号（内部温度 > 75 °C）、维护功能（测量值模拟）、DTD（不连续温度检测）用于不连续过程、诊断（反极性、过载、供电异常）、供电与输出的反极性保护

包装清单：
红外测温仪 CellaTemp PK 68、简要说明书、2 个固定螺母

软件：
SW 50（IO-Link 软件）

测量场（示例）：
测量距离 - 测量场直径
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm

技术规格：

• 型号：CellaTemp PK 68
• 测量范围：550 - 1 400 °C
• 测量原理：双色，0.95 / 1.05 µm
• 光学 / 目标尺寸：1.5 m 时 21 mm（表中示例）
• 响应时间：≤ 10 ms（T > 650 °C）
• 精度：读数的 1 %；可重复性 2 K
• 输出：0(4)-20 mA；2 × PNP 开关输出
• 接口：IO-Link V1.1.3
• 供电：18 - 32 V DC；≤ 50 mA
• 外壳与防护：不锈钢，IP65
• 显示与控制：4 位 LED，3 个状态 LED，3 个按钮
• 尺寸 / 重量：Ø 30 × 210 mm；约 0.4 kg
• 包含：简要说明书与 2 个固定螺母
