温度测量系统 CellaTemp PKF 36-K001

红外光纤用于电缆

文章描述

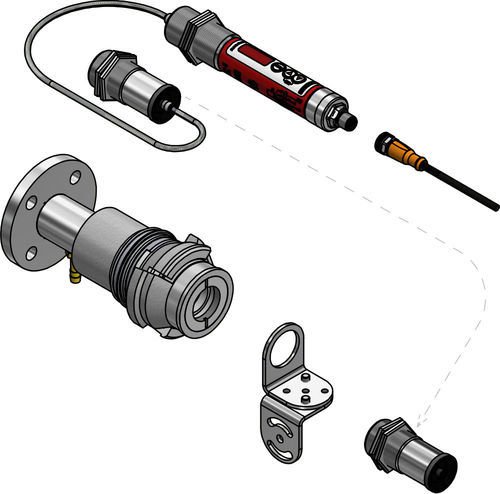

• 完整测量系统，包含：CellaTemp PKF 36 BF 1 测温仪、安装 PA 21-001、安装支架套件 PS 11/U 及电缆 VK 02/L AF 1

主要特点

• 带光纤电缆和光学测量头的红外测温仪
• 测量头在环境温度高达 250 °C 时可无冷却使用
• 模拟输出及 IO-Link 接口，便于工业集成
• 安装配件带有流量优化的气体吹扫以减少污染并降低气体消耗
• 卡口锁设计便于快速拆卸

摘要表（基础）
版本：CellaTemp PKF 36-K001
测量范围：550 - 2500 °C
焦距：0.2 m - ∞
测量场形状：圆形
距离比：190 : 1
测量原理：单色测量
瞄准选项：激光指示光


技术参数 — 测量参数
测量范围：550 - 2500 °C
传感器：光电二极管
光谱范围：0.78 - 1.06 µm
响应时间 t90：≤ 2 ms (T > 900 °C)
测量不确定度：读数的 0.3 % + 2.5 K
重复性：2 K
温度系数：0.07 %/K
电流输出分辨率：0.1 K + 所选测量量程的 0.005 %
接口分辨率：0.1 K
显示分辨率：1 K


光学可选项

• 测量头 AF 1：PA 41.01 (M30) 对焦 0.2 m - ∞
• 测量头 AF 2：PKS 21.01 (M30) 对焦 1.08 m
• 测量头 AF 3：PA 41.05 (M16) 对焦 0.12 m - ∞
• 测量头 AF 4：PZ 41.18 (M16) 对焦 0.033 - 0.045 m

电气参数
模拟输出：0(4) - 20 mA 线性，可切换、可缩放
负载电阻：≤ 500 Ω
开关输出：2 x PNP 开路集电极 24 V DC，2 x 150 mA 最大
测试输入：10 - 34 V DC（符合 IEC 61131-2）
接口：IO-Link V1.1.3
电源：18 - 32 V DC
电流消耗：≤ 50 mA（24 V DC 时）


功能
显示：4 位红色 LED 显示，数字高度 8 mm
状态指示：3 x LED
控制元件：3 个按键


一般参数
连接：M12 5 针螺纹（A 编码）
环境温度：0 - 65 °C
存储温度：-20 - +80 °C
允许湿度：95 % r.H. 最大（无冷凝）
尺寸：Ø 30 x 210 mm（不含插头）
外壳：不锈钢 V2A（1.4305）
防护等级：IP65（DIN 40050）
重量：约 0.4 kg


可调参数

• 模拟输出 0/4 - 20 mA；输出缩放
• 发射率（emissivity）调整；保护玻璃透射补偿
• 阻尼时间常数；最大值记忆保持时间；工作模式及信号源
• 开关点，开关触点的接通/断开延时
• 使用插值点（X/Y 对）进行温度修正；服务参数；模拟功能
• 恢复出厂设置；按键锁定；显示选项（温度或“run”）；°C/°F

功能与诊断
过温信号（内部温度 > 75 °C）
通过按钮或测试输入进行测试功能
服务功能：测量值模拟
诊断功能：显示极性反接、过载及供电电压异常
反接保护（M12 5 针 A 编码）


交付范围

• 红外测温仪 CellaTemp PKF
• 测量头
• 简短说明书
• 2 个固定螺母
• *光纤电缆需另行订购

软件
软件：SW 50


测量场（示例）
选定的测量场直径示例：
测量距离 0.00 mm → 测量场直径 23.40 mm
测量距离 8.00 mm → 测量场直径 22.51 mm
测量距离 16.00 mm → 测量场直径 21.61 mm
测量距离 200.00 mm → 测量场直径 1.05 mm


特性 / 技术规格

• 型号系列：PKF (CellaTemp)
• 型号：CellaTemp PKF 36-K001
• 测量范围：550 – 2500 °C
• 光谱范围：0.78 – 1.06 µm
• 距离比 (D:S)：190 : 1
• 焦距：0.2 m 起，最远至无穷（取决于测量头）
• 响应时间 t90：≤ 2 ms (T > 900 °C)
• 接口：IO-Link V1.1.3 与 模拟 0(4)-20 mA
• 供电：18 – 32 V DC，24 V 时电流 ≤ 50 mA
• 外壳：不锈钢 V2A（Ø 30 x 210 mm）
• 防护等级：IP65
• 重量：约 0.4 kg
