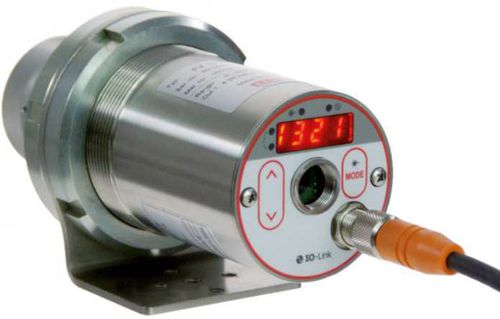

LED显示高温计 CellaTemp® PX 40

°C°F4-20 mA

Product description:
CellaTemp® PX 40 是一款数字式双色比红外测温仪，测量范围为 500 至 3 000 °C。双色比（商比）测量方法使得仪器相比单色测温仪，对视野内的灰尘和蒸汽、污染的保护窗或被测表面变化等干扰不太敏感。为便于对准测量目标，可选目镜透视瞄准、激光指示灯或视频摄像模块。

Special features:

• 测量范围：500 至 3 000 °C
• IO-Link 接口
• 可调焦的可互换镜头以适应测量距离
• 宽带防反射精密光学元件
• 远距离可读的 LED 显示
• 可通过内置按键调整所有参数
• 诊断用测试电流输出
• 1 路模拟输出和 2 路开关输出
• 可自由配置的信号源/测量通道
• 用于自动温度检测的 ATD 功能
• 用于污染监测的 SCM 功能

Additional product information:
可选瞄准方式：透镜瞄准、激光指示灯、视频摄像模块。可调焦镜头系统配备多种物镜和微距/近距镜头，适用于短距离测量。摄像机选项提供复合 PAL 视频输出，便于对准和观察。

Technical specifications:

• 测量原理：双色比（商比）
• 测量范围：500 - 3000 °C（分段）
• 传感器：双光电二极管
• 光谱范围：0.95 / 1.05 µm
• 响应时间 t98：随测量范围变化（示例：500–1400 °C ≤ 10 ms (T > 650 °C); 650–1700 °C ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C); 750–2400 °C ≤ 10 ms (T > 950 °C); 850–3000 °C ≤ 10 ms (T > 1050 °C)）
• 测量不确定度：读数的 1 % [°C]
• 重复性：2 K
• 温度系数：0.05 %/K
• 电流输出分辨率：0.2 K + 所选量程的 0.03 %
• 接口分辨率：0.1 K
• 显示分辨率：1 K
• 模拟输出：0(4)–20 mA，线性，可切换，可缩放
• 模拟输出负载：≤ 500 Ω
• 开关输出：2 × 开路集电极 24 V DC，≤ 150 mA
• 接口：IO-Link
• 电源：24 V DC +10 % / -20 %
• 电流消耗：≤ 175 mA (24 V DC)
• 视频输出（带摄像头型号）：复合 PAL，1 Vpp，75 Ω
• 显示：4 位红色 LED（数字高度 8 mm）
• 状态指示：4 × LED
• 控制元件：3 个按键（通过键盘调整参数）
• 尺寸：Ø 65 mm × 220 mm（最大 277 mm）
• 外壳：不锈钢 V2A (1.4305)
• 防护等级：IP65（符合 DIN 40050）
• 重量：约 0.9 kg
• 连接：M12 螺纹，5 针
• 环境温度（运行）：0 - 65 °C
• 存储温度：-20 - +80 °C
• 允许湿度：最高 95 % r.H.（无凝结）
• 标配（示例）：Pyrometer CellaTemp PX，连接电缆 VK 02/L AF 1 (5 m)，带内置摄像头型号的摄像头视频电缆 VK 02/F (5 m)，简要手册
• 可调参数（示例）：模拟输出缩放、平滑滤波、存储/保持模式与时间、发射率、透过率、报警限值与模式、ATD 参数、电流与温度模拟、单位 °C/°F、测量通道选择（双色 / 单色）
• 功能（示例）：超温信号、维护模拟功能、不连续工艺的 ATD、污染监测（SCM）
• 光学变型 / 透镜（示例）：宏距镜头 PA 40.01（焦距 0.086 - 0.115 m）用于最高温区；标准物镜 PZ 20.01 (0.4 m - ∞)；近摄 PZ 20.03 (0.2 - 0.4 m)；广角 PZ 20.05 (0.2 m - ∞)；长焦 PZ 20.06 (1.2 m - ∞)；长焦 PA 20.06 (0.6 m - ∞) — 镜头选择取决于 AF 版本 / 测量范围
