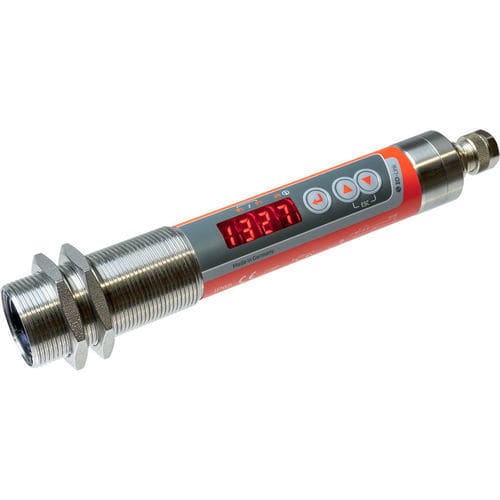

红外线温度计 CellaCombustion PK 72

单色LED显示°C

产品描述：
CellaCombustion PK 72 在一个特定波长下进行非接触温度测量，该波长下含碳燃烧气体具有高光学密度和良好辐射特性。该仪器用于燃气锅炉和小型燃烧系统的烟道气温度测量，也适用于大型燃烧装置如燃煤电厂、生物质和垃圾焚烧厂。CellaTemp® PK 系列配备活力指示器（SMART）以实现连续自监测、分析和状态报告。活力监测器记录相关运行数据以支持预防性维护，并可根据运行条件自主提示维护检查和校准的最佳时机。

主要特点：

• 测量范围 400 至 2000 °C
• 小型、紧凑设计
• 开关输出可通用配置
• 精密镜头提供高光学分辨率
• IO‑Link 接口
• 所有参数可通过传感器按键或工厂接口设置
• 2 × 开关输出 PNP 开路集电极
• 通过 M30 中心螺纹安装非常方便
• 大而醒目的 LED 显示

版本 / 关键产品数据：
版本：CellaCombustion PK 72 BF 1
测量范围：400 - 2000 °C
目标尺寸：7 mm
焦距：0.4 m
测量场形状：圆形
测量原理：单色（one‑colour）

技术数据（摘要）：

• 测量范围：400 - 2000 °C
• 传感器：热电堆（Thermopile）
• 光谱范围：CO2 波段
• 响应时间 t90：≤ 60 ms
• 测量不确定度：测量值的 1 % [°C]
• 重复性：4 K
• 温度系数：0.04 %/K
• 电流输出分辨率：0.1 K + 所选测量范围的 0.005 %
• 接口分辨率：0.1 K
• 显示分辨率：1 K

电气参数（摘要）：

• 模拟输出：0(4) - 20 mA 线性，可切换、可缩放
• 电阻：≤ 500 Ω
• 开关输出：2 × PNP 开路集电极 24 V DC，2 × 150 mA 最大
• 测试输入：10 - 34 V DC（符合 IEC 61131‑2）
• 接口：IO‑Link V1.1.3
• 电源：18 - 32 V DC
• 电流消耗：24 V DC 时 ≤ 50 mA

功能（摘要）：

• 显示：4 位红色 LED 显示，数字高度 8 mm
• 状态指示：3 × LED
• 控制元件：3 个按钮

通用参数（摘要）：

• 连接：M12 螺纹 5 针连接（A 编码）
• 环境温度：0 - 65 °C
• 存储温度：-20 - +80 °C
• 允许湿度：95 % r.H. 最大（无冷凝）
• 尺寸：Ø 30 × 210 mm（不含插头）
• 外壳：不锈钢 V2A (1.4305)
• 防护等级：IP 65，符合 DIN 40050
• 重量：约 0.4 kg

可调参数（示例）：

• 模拟输出缩放 0/4 - 20 mA
• 发射率快速调节
• 保护窗的透过率
• 阻尼时间常数
• 最大值存储保持时间
• 工作模式、信号源和开关点、开关触点的开启/关闭延时
• 使用插值点（X/Y 对）进行过程特定的温度修正
• 活力指示器设置
• 服务参数、恢复出厂设置、按键锁、显示选项、°C/°F、温度模拟

功能概览：

• 过温信号：当内部温度 > 75 °C 时显示信号
• 通过按钮或测试输入的测试功能
• 服务功能：测量值模拟
• 诊断功能：指示极性反接、过载和电源电压不正确
• 电源、模拟输出和开关输出的反接保护

交付范围：

• 红外测温仪 CellaCombustion PK
• 简要手册
• 2 个固定螺母

软件：

• SW 50
