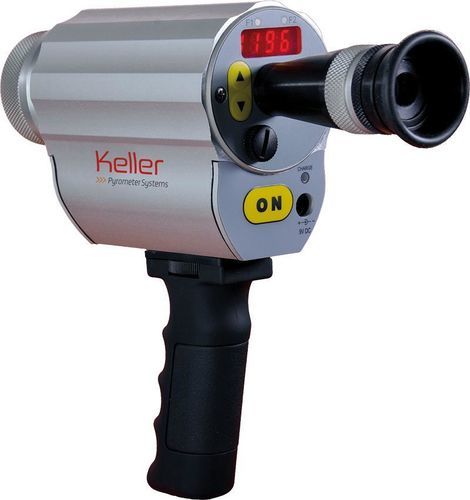

双色高温计 CellaCast PT 180

LED°C°F

产品概述
移动式放射温度计 CellaCast PT 180 专为液体金属的非接触温度测量以及高炉、冲天炉和自动铸造机铸流通道中熔体温度的连续监测而设计。其高分辨率光学系统形成较小的测量视场，使得在最长约30 m的距离上仍能获得可靠测量值。

主要特点

• 从安全距离对浇注流进行非接触、无磨损的温度测量
• 测量范围 750 - 2400 °C
• 过滤来自无渣、无氧化物熔体的正确红外辐射（CSD 功能）
• 用于断续过程的自动测量值采集 ATD 功能
• 双色测量，可在粉尘和蒸汽中无干扰测量
• 透镜内无视差瞄准并带屈光度补偿
• 瞄准视野中带“交通灯”信号，指示最佳测量距离

版本 / 特性

• 版本: CellaCast PT 180 AF 4；CellaCast PT 180 AF 6
• 测量范围: 750 - 2400 °C
• 焦距 (AF 4): 0.4 m - ∞
• 焦距 (AF 6): 1.2 m - ∞
• 瞄准方式: 透镜内瞄准
• 测量原理: 双色测量
• 测量视场形状: 圆形
• 距离比 AF 4: 150 : 1
• 距离比 AF 6: 240 : 1
• 镜头 AF 4: PZ 20.01
• 镜头 AF 6: PZ 20.06

测量视场表

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

技术规格

• 测量范围: 750 - 2400 °C
• 传感器: 双光电二极管
• 光谱范围: 0.95 / 1.05 µm
• 响应时间 t98: ≤ 10 ms (T > 950 °C)
• 测量不确定度: 温度读数的 1 % [°C]
• 可重复性: 2 K
• 温度系数: 0.05 %/K
• 接口分辨率: 0.1 K
• 显示分辨率: 1 K
• 光学选项 / 镜头: 标准镜头 PZ 20.01 (0.4 m - ∞); 长焦镜头 PZ 20.06 (1.2 m - ∞)
• 接口: USB
• 电源: 可充电电池组；电池寿命约 15 小时（在 Ta = 23 °C 持续运行）
• 显示: 4 位红色 LED，数字高度 8 mm
• 状态显示: 外部 2 × LED，内部 3 × LED
• 控制元件: 3 个按键
• 工作温度: 0 - 50 °C
• 存储温度: -20 - +60 °C
• 允许湿度: 最大 95 % 相对湿度（无冷凝）
• 尺寸: Ø 65 mm × 197 mm（不含镜头长度）
• 外壳: 铝合金
• 防护等级: IP 40（符合 DIN 40050）
• 重量: 约 1.1 kg
• 可调参数: 发射率；发射率表；透过率；反射环境辐射补偿；平滑滤波；工作模式与数据存储保持时间；ATD 参数；线性化；LED 状态显示；温度单位 °C/°F；自动关机；测量通道 双色 / 单色；信号监测阈值
• 功能: ATD（Automatic Temperature Detection）— 用于断续过程的自动温度检测
• 包装清单: Pyrometer CellaPort PT；防护与便携箱；充电器；USB 电缆 VK 11/D (1.8 m)；CellaView 软件；快速使用手册
