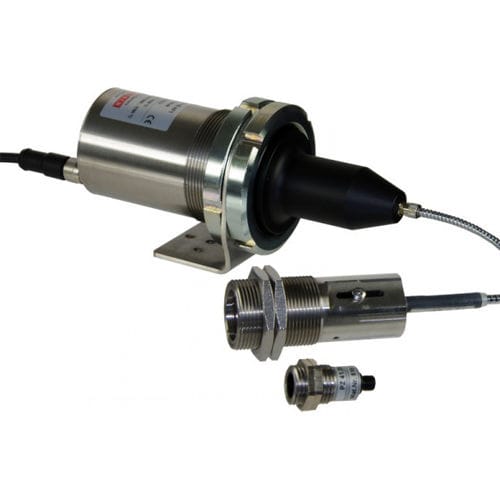

光学高温计 CellaCast PA 81

LEDRS485USB

产品概述：
CellaCast PA 81 是一种双色式高温计，用于在浇注槽、运输钢包和浇注钢包中对液态金属进行非接触温度测量。其配备独立光学测量头和光纤电缆，抗电磁干扰，可在不降温的情况下于最高 250 °C 的环境温度下使用，适用于空间狭小或难以到达的安装位置。

主要特点：

• 测量范围 800 至 2400 °C
• 用于熔炼炉、保温炉、冲天炉和高炉的无磨损、免维护测量系统
• ATD 功能用于过滤无渣且无氧化物金属表面的温度
• 双色测量法，可在存在粉尘和蒸汽时实现无干扰测量
• 高分辨率光学器件，即使远距离也能可靠测量
• 测量头和光纤电缆耐热至 250 °C

主要参数 / 版本数据：
测量范围：800 - 2400 °C
焦距：0.2 m - ∞
瞄准选项：激光指示灯
测量场形状：圆形
距离比：190 : 1
测量头（标准）：PA 41.01
测量原理：双色测量

测量参数：
测量范围：800 - 2400 °C
传感器：双光电二极管
光谱范围：0.95 / 1.05 µm
响应时间 t98：≤ 20 ms (T > 950 °C)
测量不确定度：温度读值的 1.5 % [°C]
重复性：3 K
温度系数：0.05 %/K
电流输出分辨率：0.2 K + 所选量程的 0.03 %
接口分辨率：0.1 K
显示分辨率：1 K

光学选件：
测量头：PA 41.01 (M30)：聚焦 0.2 m - ∞

电气参数：
模拟输出：0(4) - 20 mA 线性，可切换、可缩放（≤ 500 Ω）
模拟输入：0 - 10 V
开关输出：2 x 开路集电极 24 V DC，≤ 30 mA
开关输入：2 x 最高 24 V
接口：USB、RS 485
电源：24 V DC +10 % / -20 %
电流消耗：≤ 175 mA（24 V DC）

功能：
瞄准选项：激光指示灯
显示：4 位红色 LED，数字高度 8 mm
状态显示：2 x LED
控制元件：3 个按钮

一般参数：
连接：M12 螺纹 8 针
环境温度：电子器件 0 - 65 °C；测量头最高 250 °C
存储温度：-20 - +80 °C
允许湿度：最大 95 % r.H.（不凝结）
尺寸：电子器件 Ø 65 mm x 187 mm；测量头视类型而定
外壳：不锈钢 V2A（1.4305）
防护等级：IP 65（DIN 40050）
重量：约 0.9 kg

可调参数：

• 测量范围；测量变量
• 模拟输入输出信号的量程
• 平滑滤波器；存储工作模式
• 存储保持时间
• 发射率；透过率
• 反射环境辐射的补偿
• 报警触点的限值和工作模式
• ATD 功能参数；线性化功能
• LED 状态显示；电流和温度模拟
• 温度单位 °C/°F
• 测量通道：双色、单色1、单色2
• 污染监测阈值水平

功能：

• 过温信号：若内部温度超过 80 °C，模拟输出显示 > 20.5 mA
• 服务功能：模拟测量值或电流信号
• ATD（自动温度检测）功能：用于断续工艺的自动温度检测

交付范围：

• 高温计 CellaCast PA
• 连接电缆 VK 02/A（5 m）
• 测量头
• USB 电缆 VK 11/D（1.8 m）
• 软件 CellaView
• 简要说明书
• * 光纤电缆需另行订购

软件：
CellaView

技术规格：

• 型号：CellaCast PA 81
• 测量范围：800 - 2400 °C
• 光谱范围：0.95 / 1.05 µm
• 响应时间 (t98)：≤ 20 ms (T > 950 °C)
• 精度：温度读值的 1.5 %
• 重复性：3 K
• 距离比：190 : 1
• 焦距：0.2 m - ∞
• 测量头：PA 41.01
• 测量原理：双色
• 模拟输出：0(4) - 20 mA
• 接口：USB、RS 485
• 电源：24 V DC (+10 % / -20 %)
• 工作环境温度（电子）：0 - 65 °C；测量头最高 250 °C
• 外壳：不锈钢 V2A（1.4305）
• 防护等级：IP65
• 重量：约 0.9 kg
• 包含软件：CellaView
