面板式键盘 KH-Radar-Key-01-480

隔膜78键式轨迹球

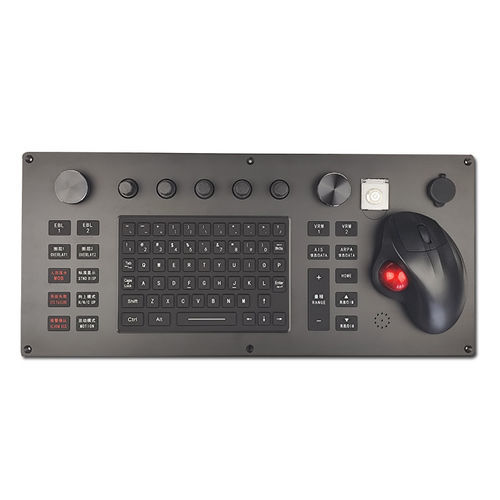

产品概述 KH-Radar-Key-01-480 是一款为舰载安装设计的专用雷达控制键盘。其为嵌入式结构，具备抗冲击与防水特性，石墨黑外观，支持夜视兼容背光。设备集成了带金手指接点的硅胶按键、7个旋转编码器（5个微调 + 2个大旋钮）、计算机开机键、带手柄的集成轨迹球、内置蜂鸣器用于声音反馈以及用于外接设备的USB集线器。编码器信号通过RS232传输，键盘输出通过USB发送ASCII代码。

主要特性

• 82个硅胶按键，带金手指接点（夜视兼容背光）
• 夜视兼容背光，适用于低光照驾驶台操作
• 嵌入式安装，抗冲击防水结构（面板防护）
• 带手柄的集成轨迹球，适用于导航控制台的精确光标控制
• 7个旋转编码器：5个微调旋钮 + 2个大旋钮，用于雷达参数调节
• 内置USB集线器，便于连接外设
• 计算机开机键与蜂鸣器声音反馈
• 编码器通信：RS232；键盘输出：USB（ASCII代码）
• 石墨黑外观，适合舰用设备环境

技术规格

• 型号：KH-Radar-Key-01-480
• 尺寸：480 × 215 × 58 mm
• 按键数量（正文）：82个硅胶按键（带金手指接点）
• 按键数量（表格）：59 + 10 + 9（共78键），6排布局
• 按键类型：防水硅胶按键，带夜视兼容背光
• 控制器频率：12 MHz
• 电源与电流：+5V DC，500 mA
• 功耗：≤ 3W
• 打字速度：≤ 每秒5次按键
• 按键代码输出：102个ASCII make codes（仅按下，不含break code）
• 标准USB接口等级：符合USB规范
• 操作系统兼容性：DOS、所有Windows、Linux、Unix、Mac OSX、Kylin OS（Galaxy Kylin 与 NeoKylin）
• 存储温度：-40°C 至 60°C
• 工作温度（潮热）：-15°C 至 +55°C
• 潮热湿度：40–93% RH（1个循环）
• 振动：扫频2Hz–13.2Hz（±1mm），13.2Hz–100Hz（7 m/s²）；每个共振频率2小时，另在3轴（X、Y、Z）于30Hz持续2小时
• 防护等级：IP44（面板/表面防护）
• 平均无故障时间 (MTBF)：> 50000H
• 平均修复时间 (MTTR)：< 30 min
• 保修：1年有限保修
• 认证：CE / ROHS / FCC

适用场景

• 舰载雷达控制台与导航工作站
• 桥楼控制面板与集成导航系统
• 需要密封且支持夜视的海上监测与海岸监视站

合规与保修

• 符合前面板暴露的IP44防护等级
• 兼容常见海事操作系统与标准USB接口
• 认证：CE / ROHS / FCC
• 保修：1年有限保修；MTBF > 50000H
