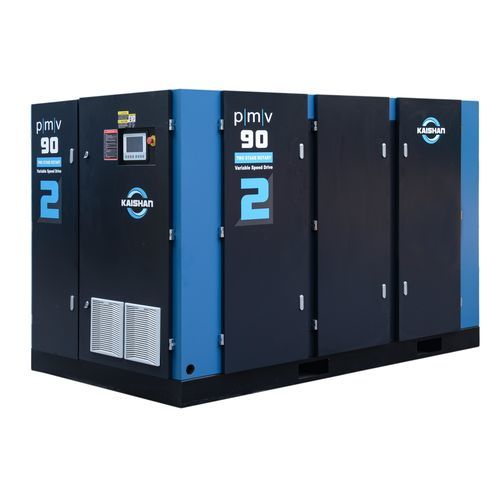

螺杆压缩机 PMV2

旋转空气气动式

1. 适用范围 • 本规范适用于直接驱动、油润滑、直列两级、带柔性排气口、风冷、变速的PMV-2系列旋转螺杆式空气压缩机。 • 压缩机制造商应通过 ISO 9001/9002 质量标准和 ISO 14001 环境标准认证。 • 压缩机应符合 2006/42/EC 指令规定的机械安全要求。（适用于欧洲市场） • 该压缩机应符合指令 2014/68/EU 规定的《压力设备法规》。（适用于欧洲市场） • 设备应按照本技术规范进行制造。 o 驱动电机：90/110/132/160/200/250/315kW o 连接方式：ISO标准法兰 o 电压：380或400或415V/三相/50Hz o 额定工作压力：6-10bar o 环境温度：0-45℃ o 海拔高度：0-1000m 2. 特点包括： • 最高的全生命周期能效： o 节能型 SKY2 两级设计 o 采用优质 SKF 轴承，确保极高可靠性 o 级间机械混合，实现近等温压缩 o 灵活的排气口设计，可根据排气压力自动调节压缩比 • 配备铝制风冷式油冷却器和后冷却器。 • 垂直冷却器安装于单侧，通过冷热区分离实现更佳的冷却效果。 • 轴流风机由全封闭风冷式6极低噪音、长寿命电机驱动。 • 变速设计，根据压缩机排气压力调节电机转速，以维持稳定的排气压力。 • 启停调节功能，可在需求低谷期根据需要自动停止压缩机运行。 • 热阀与变速风扇控制相结合，将油温稳定维持在适当范围内。 • 常闭式进气阀确保系统安全。 • 主电机为永磁型。 • 采用开山品牌优质同步控制变频器。 • 专为高温环境应用设计的超大容量油冷却器。 • 全粉末喷涂隔音罩配有铰链门，便于维护。 • 隔音罩上粘贴阻燃泡沫，以降低噪音水平。 • 重型进气过滤器，确保压缩空气洁净。 • 气路采用不锈钢软管，提高可靠性并减少振动。 • 三级油分离，确保低油夹带量（< 3 mg/m³）。 • 超大容量独立储油罐，确保更小的压降，并允许在较低的排气压力下运行。 • 配备顶升螺栓和顶升式分离器罐盖，便于快速维护。 • 所有维护部件均可轻松触及。 • 出厂预注“kerry-10#”优质 PAO/POE 合成润滑油，设计使用寿命为 8,000 小时 • 全功能智能控制器： o 开山 KAC7070 触摸屏 o 精确过程控制：加载、卸载及转速调节 o 监控空气压缩机的运行状况 o 提供安全监控、保护及维护警报 o 内置网络连接功能及外部监控 o 可自定义工作模式和定时任务 • 控制系统应具备监控以下功能的能力： o 排气压力 o 压缩机出口温度 o 油水分离器滤芯出口温度 o 压缩机状态 o 输入电源状态 o 电机过载状态 o 冷却风扇电机过载状态 o 电机驱动状态 o 负载运行小时数 o 累计运行小时数 o 能耗 • 压缩机保护功能应包括： o 紧急停止 o 排气温度过高 o 排气压力过高 o 电机过流 o 维护警告 o 油滤芯堵塞 o 空气滤芯堵塞 o 油水分离器元件起火 o 相序错误 o 缺相保护 3. 可选功能 • 工作电压选项（380V/50Hz、380V/60Hz、460V/60Hz） • 机组预过滤器 • 水冷式 • 风扇变速控制 • 外部热回收 • 自动断路器（仅限 400/3/50 配置） • 食品级润滑油 • 低温环境套件 • 电机自动润滑 • 无后冷器
