CCD探测系统

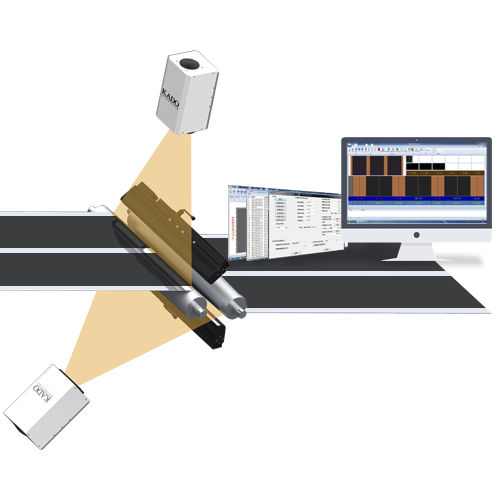

锂电行业对齐度检测系统 产品简介：系统采用CCD成像原理，对极片涂布后的涂膜宽度、留白（极耳宽度）及上涂层与下涂层的对齐度进行100%在线全检，并且可通过纠偏系统或伺服系统系统实现闭环控制，从而优化极片涂布的一致性。 1)CCD检测点推荐在辊筒表面检测，避免材料抖动及设备张力不稳定造成的测量误差。 2)CCD和光源固定必须稳定，无抖动； 3)检测范围：根据客户需求定制； 4)检测精度：≤±0.1mm； 5)系统适用于阴极（正极片）和阳极（负极片）膜片测量，其中阳极无AT9涂布区； 1)在线检测被测材料宽度尺寸及对齐度尺寸； 2)数据分析并存储，方便数据追溯； 3)声光报警规则设置、 便于生产管控； 4)多级权限管理和操作引导，防止误操作； 5)支持多达300个工单信息保存； 6)开机点检功能，防止系统检测误判； 7)防呆功能（涂层缺陷检测）防止涂布批量不良； 8)通讯输入输出管理及信号管理； 9)闭环控制功能，根据涂层错位偏差自动调节＜±0.3mm； 10)系统异常报警提示及异常解决办法引导，方便系统维护；
