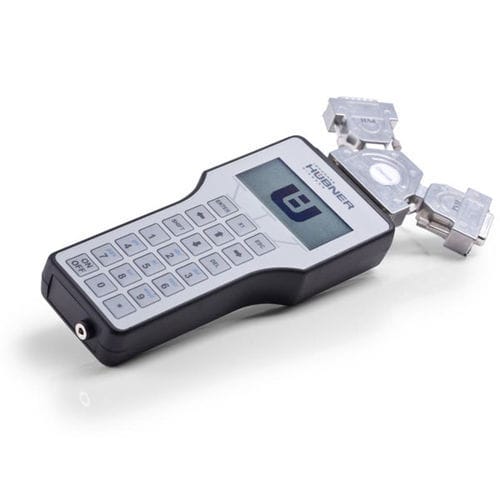

旋转编码器诊断工具 EDU

插入式手提式

对已安装的增量式旋转编码器进行功能测试 普遍适用于调试、维修和维护 多种测量和测试功能 包括旋转频率调制 描述 编码器诊断装置是一种手持式多功能测量设备，用于对已安装的增量式旋转编码器进行现场功能测试。 它们配有显示屏，功能丰富。这些功能包括 HTL/TTL 检测、脉冲计数检测、信号检测、频率测量、速度测量和振幅检测。 此外，它们还适用于旋转频率调制测量，以评估旋转编码器附件的质量。 技术数据 应用 对增量式编码器进行功能检查 电源电压 12-30 伏直流 信号输入 增量式编码器（0 - 30 V） 频率范围 0-100 千赫 尺寸 190 x 90 x 35 毫米 显示/功能 脉搏采集 信号轨迹检查 频率测量 速度测量 信号幅度采集 测量旋转频率调制 测量对称性（图形和数字显示） 相位（图形和数字显示） 供货范围 便携式诊断装置 EDU 插入式电源装置 充电电池（3x AA，最大 2100 mAh） 用于 FG 型编码器的连接电缆 用于保存、读取和显示数值的附加 PC 软件
