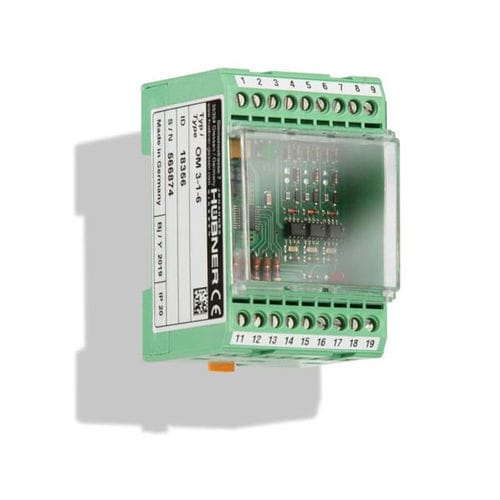

脉冲信号变流器 OM 3-1

HTL增量DIN导轨

信号电平转换，消除干扰信号 使用光耦合器对输入和输出进行电气隔离 选项：电源电压 5 V 或 12-30 V 说明 脉冲转换器（信号转换器）可将旋转编码器信号从 HTL 转换为 TTL 或从 TTL 转换为 HTL。它们用于电气隔离、信号电平转换和消除干扰信号。 输出级可在高输出频率下通过长电缆传输信号。光耦合器将输入端与输出端隔离。 输出级短路或过载时会发出信号。模块可安装在标准安装轨上（EN 50 022）。 技术数据 电源电压 12-30 伏直流 信号输入 TTL （方波 2.8-6 V） 信号输出 TTL（0°、90°、N 和各自的反相信号） 频率范围 0-250 千赫 外壳 电子外壳，用于标准安装导轨 尺寸 50 x 75 x 52 毫米 电气连接 18 极 PHOENIX COMBICON 2.5 mm2 螺旋端子 设备温度范围 -20 °C 至 +70 °C 防护等级 IP20 （配电盘安装） 设备选项/功能 在不同电源电压下将 HTL 隔离转换为 TTL，反之亦然： 12 - 30 V 5 V
