用于简单快速地测量直线度和90°角,测量不确定度低,只需一次操作,在任何工件的垂直精密表面上进行测量,例如90°方形、停止/表面和头发正常,一般测试机。
结构

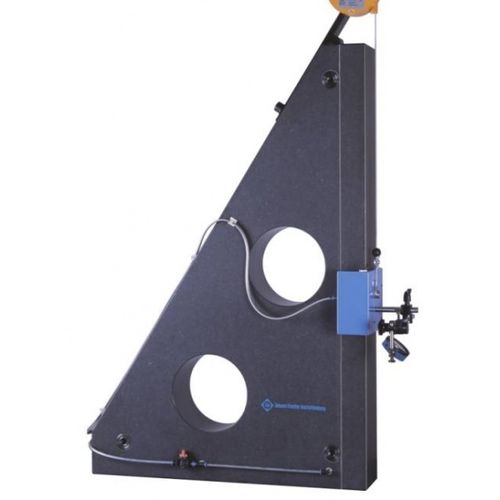

垂直导柱由黑色天然花岗岩制成。测量滑轨带有预紧的空气轴承。空气轴承系统安装在底面。测量路径是,垂直500毫米。
测量滑块的精确移动为0.002毫米。没有测量值记录器。用户可以用合适的设备对该测量机进行调整,以满足特定条件。
设计 "校准实验室
测量滑块的精确度为0,001毫米。带海德汉测量探头METRO MT12和计数卡。RUN-软件。
软件
RUN软件用于整理和计算符合DIN/ISO 1101和DIN 875标准的测量结果,数字和图形协议和数据库。自由设计协议表。可以定义自己的工件类型。
选项
测量路径,垂直1.000毫米。
用于测量内角的机械装置和探头。
供给压缩空气的装置,带排湿功能。
精密显示器或电子测量值记录器。
可调节的工件挡板。
个人电脑和打印机。
JFA 90°角,三角形,尺寸500*300*60mm,用于校准。
JFA测量台,作为测量的可靠基础。
---
