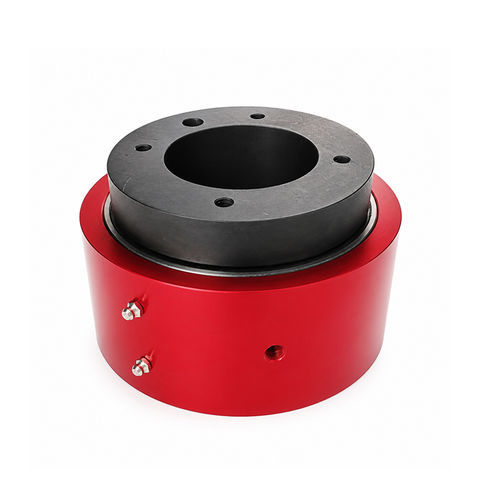

气体旋转接头 LHK078-4Q

用于空气压缩空气4 通道

简要说明
LHK078-4Q 回转接头采用 PTFE 复合密封，保证零交叉泄漏，具有四个独立气路，最高转速 200 RPM，最大工作压力 2 MPa。外壳阳极氧化铝，转子为硬化钢，适用于工作温度最高 100°C 的气体介质，专为工业卷绕与放卷设备设计。

核心密封性能优势
LHK078-4Q 采用弹簧储能式复合 PTFE 密封系统，实现气体零交叉泄漏和超低旋转摩擦。内置弹性弹簧持续推动 PTFE 密封圈，在长期运行中保持静态外壳与旋转转子之间的紧密接触。四路完全独立气路通过多层复合密封件隔离，防止压力信号交叉混合或泄漏。
PTFE 具备极低的摩擦系数，显著降低旋转阻力，减轻驱动电机负载。密封在最高 100°C 工作温度下不易软化或变形，保持密封弹性。所有密封组件在无尘车间预装并测试；每台成品在出厂前均通过气密性检测，确保交付设备达到零泄漏性能要求。

优质材料与精密制造工艺
结构件均采用高强度耐磨金属材料并做严格表面处理以延长使用寿命并提高环境适应性。

• 转子（轴）：12L14 车削钢，经热处理硬度 56–62 Rc，表面黑色氧化处理以抗磨损、防腐蚀，减少轴面磨损并避免长期循环旋转导致间隙增大。
• 外壳：6061-T6 航空级铝合金，采用红色硬质阳极氧化 Type 2 Class 2 处理，增强耐刮擦、耐氧化和耐腐蚀性能，同时保持结构紧凑轻量。

所有内部流道经 CNC 精密车床加工，内壁光滑无毛刺以减少气流阻力和不必要的压降。零件在装配前经过去毛刺、超声清洗和尺寸公差检测，确保配合精度、旋转稳定且无异响。

完整标准技术参数
型号：LHK078-4Q。气路数量：4 路独立分离气道。标准接口螺纹：1/4" NPT。适用介质：洁净压缩气体、非腐蚀性工业空气。最高转速：≤200 RPM。最大工作压力：≤2 MPa。允许工作温度范围：常温至 100°C。表面处理：红色 Type 2 Class 2 阳极氧化铝外壳，黑色氧化硬化钢转子。安装方式：标准法兰固定安装。上述参数适配中低速卷绕生产线及主流气动张力控制系统的卷材处理设备。

重载连续生产的稳定运行性能
优化的内部轴承配合结构保证低摩擦转动，在长期振动情况下无卡滞或异常噪声。紧凑一体化结构避免机械振动导致松动，内部密封结构能够抵抗卷绕与放卷辊频繁交替旋转。设计用于 24 小时不间断循环运行；PTFE 复合密封在连续运行下延长使用寿命，降低维护频次。

卷绕与放卷机械的宽泛应用范围
该 4 通道气动回转接头面向多行业的卷对卷设备：

• 薄膜加工：光学膜、保护膜、塑料包装膜的卷绕与分切（实现薄膜张力独立控制、边缘校正、辊夹紧、辅助气缸等功能）。
• 纺织：纱线卷绕机、布料放卷辊、分切与绕卷设备，用于均匀张力控制。
• 新能源锂电：锂离子电池电极卷绕机，提供夹片夹紧、卷绕张力调节与辊压空气供应。
• 包装与胶带：胶带卷绕机、纸卷分切与再卷绕设备，适用于柔性卷材生产线。

定制与维护
可选端口螺纹规格（NPT、G、PT）、定制安装法兰尺寸和孔距、耐高温或耐化学性能特殊密封材料及改型通道布局。标准化可更换密封件可实现快速拆装和更换备件，无需更换整机，减少停机时间并提高生产效率。

技术规格

• 型号：LHK078-4Q
• 气路数量：4 路独立分离气道
• 密封类型：弹簧储能式复合 PTFE 密封系统（零交叉泄漏）
• 标准接口螺纹：1/4" NPT
• 适用介质：洁净压缩气体、非腐蚀性工业空气
• 最大转速：≤200 RPM
• 最大工作压力：≤2 MPa
• 工作温度：最高 100°C
• 转子材料及处理：12L14 钢，热处理 56–62 Rc，黑色氧化处理
• 外壳材料及处理：6061-T6 铝，红色硬质阳极氧化 Type 2 Class 2
• 内部加工：CNC 精密车床、去毛刺、超声清洗、尺寸公差检测
• 安装：标准法兰固定安装
