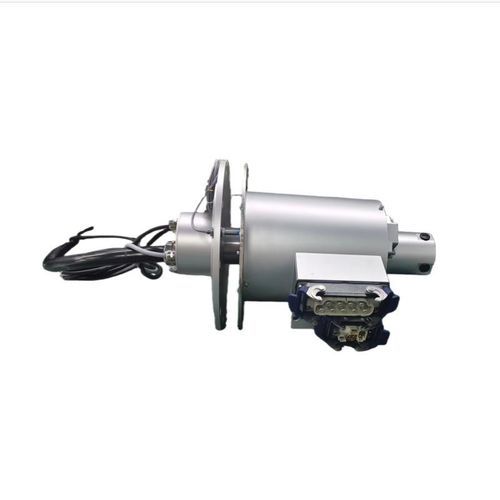

电动滑环 FHS190-12-20214

通孔用于风力涡轮机用于风力发电机

产品概述
INGIANT TECH的FHS190-12-20214是一款为风力发电机桨距（pitch）控制系统设计的12回路滑环。它在旋转轮毂与固定机舱之间持续传输大功率电能、控制信号和总线通信，实现精确的桨距调节。产品面向陆上及海上恶劣工况，内置加热器，具备IP65防护及军工级可靠性，适用于1.5MW–3MW机型。

简要说明
型号：FHS190-12-20214 (ER-80/400 2.0G4)
回路数：12回路
额定电流：5 × 80A（400VAC，电力回路）；3 × 2A（24VDC，安全回路）；4 × 2A（24VDC，CANopen信号回路）
额定电压：0–440VAC / 240VDC
绝缘电阻：≥1000MΩ @500VDC（电力）；≥500MΩ @500VDC（信号）
耐电压：2500VAC @50Hz 60s（电力）；500VAC @50Hz 60s 2mA（信号）
动态接触电阻：≤10mΩ
运行速度：0–30 RPM
工作温度：-30°C至+55°C
存储温度：-40°C至+70°C
防护等级：IP65
海拔适用：≤4000 m
结构材料：铝合金 / 碳钢
接触材料：贵金属
内置功能：内置加热器、转速传感器、编码器接口（示例：YTD2IB14Y778、10000T1KAK2 (25G)）

主要优势

• 为桨距系统优化的电路配置：多回路设计包含5路80A/400VAC大功率通道用于桨距电机驱动，3路2A/24VDC安全回路，4路2A/24VDC CANopen信号回路，分离电力、安全与通信路径。
• 集成传感器与编码器支持：预装转速传感器及编码器接口（见示例），支持实时位置反馈，减少额外布线需求。
• 极端环境下的耐久性：IP65防护，抗盐雾、抗振动和耐极端温度；内置加热器可防止结露与结冰；贵金属接触保证极低的动态接触电阻与长寿命（设计目标：>2000万转）。
• 坚固的机械设计与便捷安装：总长可调（410–540 mm），190 mm贯通孔径，模块化电缆出口，预终端电缆格兰头，轻质铝合金结构及可拆卸附件，便于集成。
• 可定制且符合规范的工程设计：可按需定制电路、额定电压/电流、机械尺寸与通信协议（PROFIBUS、EtherCAT、PROFINET）；在严格质控下生产，符合风电行业规范（IEC 61400）。

应用场景

• 风力机桨距控制系统：适用于1.5MW–3MW陆上与海上机型。
• 可再生能源设备：风力发电系统、桨距驱动、轮毂–机舱互联。
• 工业旋转设备：在恶劣环境下用于低速高可靠性的旋转电力与信号传输。

技术规格

• 型号：FHS190-12-20214 (ER-80/400 2.0G4)
• 回路数：12
• 电力回路：5 × 80A（400VAC）
• 安全回路：3 × 2A（24VDC）
• 信号/CANopen回路：4 × 2A（24VDC）
• 额定电压：0–440VAC / 240VDC
• 绝缘电阻：≥1000MΩ @500VDC（电力）；≥500MΩ @500VDC（信号）
• 耐电压：2500VAC @50Hz 60s（电力）；500VAC @50Hz 60s 2mA（信号）
• 动态接触电阻：≤10mΩ
• 运行速度：0–30 RPM
• 工作温度：-30°C至+55°C
• 存储温度：-40°C至+70°C
• 防护等级：IP65
• 海拔：≤4000 m
• 结构材料：铝合金 / 碳钢
• 接触材料：贵金属
• 内置加热器：有（防止结露/结冰）
• 转速传感器 & 编码器接口：集成（示例参考）
• 使用寿命：>2000万转（设计导向）
• 机械尺寸：总长可调 410–540 mm；贯通孔径 190 mm
• 安装：模块化电缆出口与预终端电缆格兰头；附带可拆卸配件
