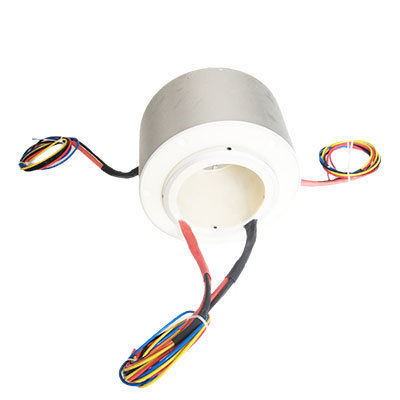

电动滑环 DHK100

贯穿轴用于线缆绕线机用于风力涡轮机

简要说明

• Ingiant DHK100 系列 外径190 mm，内孔径100 mm
• 额定电压 0–240 VAC/VDC
• 工作转速 0–600 rpm
• 工作温度 -40°C ~ +65°C
• 防护等级 IP54

产品详情
Ingiant DHK100 系列，外径190 mm，内孔径100 mm，为一体式精密导电通孔滑环，通道可定制为1–120。支持信号与电源混合传输，可根据标准型号定制回路数量及电流/电压规格。

典型应用

• 各类雷达
• 安防设备
• 娱乐设备
• 各类机器人与机械臂
• 系留气球（航天气球）
• 风电设备
• 吹瓶机
• 光学检测机
• 转盘与旋转舞台
• 游乐设备
• 虚拟3D与VR设备
• 车载卫星天线
• 舰载卫星线缆
• 电缆卷盘
• 清窗设备
• 旋转屏与旋转餐厅
• 电气工程机械
• 最新VR仿真设备

产品命名说明

• （1）产品类型：DH — 电动滑环
• （2）安装方式：K — 通孔式
• （3）通孔产品孔径：100 mm
• （4）总回路数：示例如48回路（产品支持1至120通道）
• （5）适用时标注额定电流；不同回路可通过不同额定电流
• （6）识别编号：可加识别后缀（如 -002、-003）以区分同型号不同规格

技术参数（摘要）
产品等级表：
通用 — 工作转速：0 ~ 200 rpm；使用寿命：2000万转
工业 — 工作转速：300 ~ 1000 rpm；使用寿命：6000万转

电气技术 / 机械技术：
回路数量：可定制
工作温度：-40°C ~ +65°C
额定电流：2A、5A、10A、15A、20A（标准选项；更大电流通过导体并联实现）
工作湿度：≤70%
额定电压：0 ~ 240 VAC/VDC
防护等级：IP54
绝缘电阻：≥1000 MΩ @ 500 VDC
耐压强度：1500 VAC @ 50 Hz，60 s，2 mA
动态电阻变化值：≤10 mΩ
外壳材料：铝合金
电接触材料：贵金属
引线规格：彩色特氟龙
工作转速：0-600 rpm（本系列典型值）
引线长度：500 mm +20 mm（标准）

线缆规格（摘要）
额定电流 ≤2A — 线规 AWG26，导体≈0.15 mm²，颜色：红、黄、黑、蓝、绿、白、棕、灰、橙、紫、浅红、透明；直径≈Ø1mm
额定电流 3A — AWG24，导体≈0.2 mm²，颜色多样；直径≈Ø1.3mm
额定电流 5A — AWG22，导体≈0.35 mm²，颜色多样；直径≈Ø1.3mm
额定电流 6A — AWG20，导体≈0.5 mm²，颜色：红、黄；直径≈Ø1.4mm
额定电流 8A — AWG18，导体≈0.75 mm²，多色可选；直径≈Ø1.6mm
额定电流 10A — AWG16，导体≈1.5 mm²，典型颜色：红、黄、黑、棕、绿、白；直径≈Ø2.0mm
额定电流 15A — AWG14，导体≈2.0 mm²；直径≈Ø2.3mm
额定电流 20A — AWG14，导体≈2.5 mm²；直径≈Ø2.3mm
额定电流 25A — AWG12，导体≈3.0 mm²；直径≈Ø3.2mm
额定电流 30A — AWG10，导体≈6.0 mm²；直径≈Ø4.2mm
＞30A — 使用多根 AWG12 或多根 AWG10 并联

特性 / 技术规格

• 外径：190 mm
• 内孔径：100 mm
• 通道：1–120（可定制）
• 额定电压：0–240 VAC/VDC
• 额定电流（标准）：2A、5A、10A、15A、20A（并联导体可实现更大电流）
• 工作转速（典型）：0–600 rpm
• 工作温度范围：-40°C 至 +65°C
• 防护等级：IP54
• 外壳材料：铝合金
• 电接触材料：贵金属
• 动态电阻变化：≤10 mΩ
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐压强度：1500 VAC @ 50 Hz，60 s
• 标准引线长度：500 mm +20 mm
