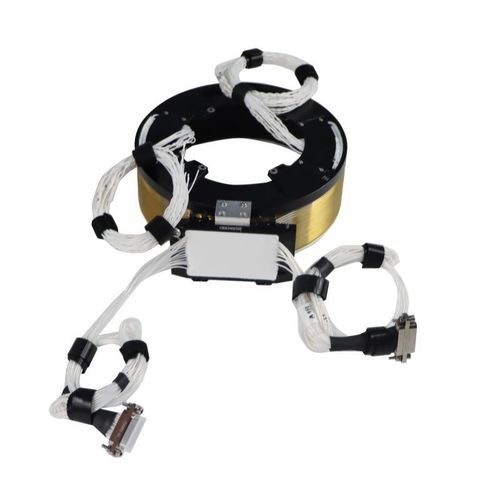

电动滑环

2 件式用于航空工业阳极氧化铝

简短描述
分体式导电滑环，航天级，集成26路电源与信号通道，总质量<500 g。采用航空级材料，表面黑色阳极氧化抗腐蚀处理，工作温度范围-40°C至+125°C，适用于卫星天线、太阳能阵列跟踪等航天旋转传输场合。

产品详情
在航天系统中，滑环需在极端温差、腐蚀性环境和真空条件下长期稳定传输电力与信号，同时保持指向与追踪运动的机械精度。本款26通道分体式导电滑环针对上述需求设计，体积紧凑且超轻量化。

分体式结构并配备减重槽，将外径控制在134 mm、长度控制在42 mm，同时完整实现26通道传输功能。总质量<500 g，满足航天平台对重量与空间的严格限制。运行扭矩<0.2 N·m，保证旋转平稳且不对精密传动机构产生额外负载。

结构件采用航空级材料，表面经黑色阳极氧化抗腐蚀处理，具备耐高低温、高湿和耐腐蚀能力。电气设计实现电源与信号分区隔离，信号通道采用双绞线布线以抑制电磁干扰并保证信号稳定性。接触电阻变化量≤10 mΩ；绝缘电阻与耐电强度满足航天级标准，为航天设备的旋转电力与信号传输提供长期稳定可靠的方案。

技术参数

• 总通道数：26 通道
• 外径：134 mm
• 长度：42 mm
• 总重量：<500 g
• 运行扭矩：<0.2 N·m
• 额定电流 – A组电源：3 通道 × 5 A（28 V）
• 额定电流 – A组信号：6 通道 × 1 A（5 V，双绞线）
• 额定电流 – B组电源：6 通道 × 3 A（6 V）
• 额定电流 – B组信号：10 通道 × 1 A（6 V，双绞线）
• 接地环：1 通道 × 2 A
• 工作电压（电源）：0–28 VAC/VDC
• 接触电阻变化量：≤10 mΩ
• 绝缘电阻（环对环、环对壳）：≥100 MΩ @ 250 VDC
• 耐电强度（环对环、环对壳）：250 VAC @ 50 Hz，60 s，1 mA
• 工作温度：-40°C ~ +125°C
• 主要材料：航空级材料
• 表面处理：黑色阳极氧化抗腐蚀处理

特性 / 技术规格

• 通道：26 路集成电源与信号通道。
• 紧凑尺寸：外径134 mm，长度42 mm。
• 超轻量化：采用分体式设计与减重槽，总质量<500 g。
• 低运行扭矩：<0.2 N·m，保证平稳旋转且对精密运动机构负载最小。
• 电源分配：A组电源 — 3 通道 × 5 A（28 V）；B组电源 — 6 通道 × 3 A（6 V）；接地环 — 1 通道 × 2 A。
• 信号通道：双绞线设计；A组信号 — 6 通道 × 1 A（5 V）；B组信号 — 10 通道 × 1 A（6 V）。
• 工作电压（电源）：0–28 VAC/VDC。
• 电气可靠性：接触电阻变化量 ≤10 mΩ；绝缘电阻 ≥100 MΩ @ 250 VDC；耐电强度 250 VAC @ 50 Hz，60 s（1 mA）。
• 环境适应性：工作温度 -40°C 至 +125°C；适用于高湿、腐蚀及真空环境。
• 材料与表面处理：航空级材料，黑色阳极氧化抗腐蚀表面处理。
