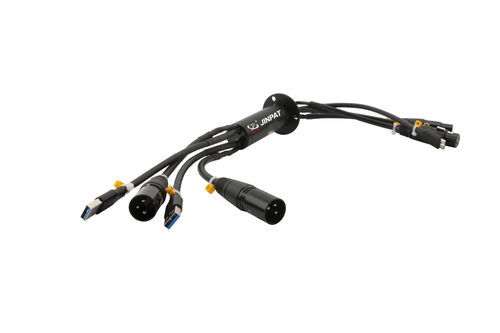

视频传输滑环

以太网HD-SDIUSB

特点：◎支持多种高清格式：兼容 HD-SDI、3G-SDI、6G-SDI、12G-SDI、HDMI、DVI 和 Dis...yPort：针对高频信号进行了优化，插入损耗和回波损耗低：保持 75Ω 阻抗，实现无失真、抗干扰传输：模块化和可定制：灵活的通道组合，提供各种连接器选项（BNC、SMA 等）：支持数百万次旋转，可持续稳定运行：产品详情视频信号滑环金帕特的视频信号滑环专为旋转系统中高清视频信号的可靠传输而设计。这些滑环支持多种视频接口，包括 HD-SDI、3G-SDI、6G-SDI、12G-SDI、HDMI、DVI 和 Dis...yPort，可在动态环境中提供稳定、无干扰的图像传输。我们的视频滑环经过优化，具有低插入损耗、出色的阻抗匹配（通常为 75Ω）和低回波损耗，可确保高频视频信号的完整性而不失真。模块化结构允许与电源、控制、以太网和其他信号通道集成，所有这些都采用紧凑坚固的外形尺寸。JINPAT 的解决方案可提供 BNC、SMA、SMB 和 F 型等各种连接器，易于集成，适合长寿命连续运行，使用寿命可达数百万转。这些滑环是广播云台、监控系统、无人机吊舱、雷达 EO 炮塔和检测机器人的理想之选。定制与服务根据特定的信号类型、通道数、保护级别或安装方式定制您的滑环。SDI 滑环JINPAT 的 SDI 滑环支持高清串行数字信号，包括 HD-SDI、3G-SDI、6G-SDI 和高达 12G-SDI，确保超低损耗传输和出色的信号完整性。它们专为专业广播和视频系统设计，即使与电源、以太网或控制信号结合使用，也能保持强大的性能。标准 75Ω 阻抗和 BNC/SMA 连接器确保了与行业要求的兼容性。SDI 滑环典型型号SDIC 电路电压尺寸支持其他信号类型HD-SDI3G-SDI6G-SDI12G-SDI外径长度LPMS-05D-0201-SD112*1A0~48VØ5.59.6/LPMS-12U-08S-01SD11/0~48VØ6.517.48*共用信号LPMS-18-0204-0201-01SD1-05S12（备用）+2×4A0~48VØ7.9225* Common SignalLPM-18-0601-02SD126*1A0~110VØ11.223.5/LPM-24-18S-01SDI1/0~110V/LPM-12YS-03SD13/0~110VØ13.3030/LPC-06A-02SD12/0~220VØ2219.2/LPC-24-0405-05S-01SD114*5A0~220VØ3042.31*RS485；2*通用信号LPC-76-0320-20S-01E3-01SD1-IP5113*20A0~220VØ35.51221*千兆位以太网；20*通用信号LPMS-08A-0301-SD2-01S13*1A0~48VØ911.X71*I2CLPMS-10B-0501-01SD2-01S15*1A0~48VØ1013.6/LPM-12YU-0702-01SD217*2A0~110VØ12.525.2/LPM-18-1202-01SD2112*2A0~110VØ12.823.5/LPM-30B-0602-01E2-10S-02SD226*2A0~110VØ16371*Fast Ethernet; 1*CAN Signal; 2*RS422 SignalLPC-06-01SD21/0~220VØ2326/LPC-24A-04SD24/0~220VØ2242.3/LPC-56A-0405-02SD2-01E3-23S24*5A0~220VØ2585.71*Gigabit Ethernet; 23* Common SignalLPC-24T-0202-18S-02SD322*2A0~220VØ24.872.118*Common SignalLPCC-01B11//Ø6.524.6/LPCC-01C11//Ø13.635.9/LPCC-01D11//Ø12.430.46/HDMI 滑环我们的 HDMI 滑环可无缝传输未压缩的高清视频和音频，支持 HDMI 1.4 和 HDMI 2.0 标准，分辨率高达 4K 和 60Hz。这些滑环专为多媒体系统、医疗设备和交互式显示器而设计，具有低串扰、高可靠性和灵活的安装选项，并可选配电源和信号集成。HDMI 滑环典型型号SDIC 电路电压尺寸支持其他信号类型HDMI1.2HDMI1.4HDMI2.0外径长度LPC-36A-10S-HDMI-U21/0~220VØ2257.31*USB2.0; 10* 共用信号LPM-30B-HDMI-U21/0~110VØ16371*USB2.0LPM-30B-01HD1/0~110VØ1637/LPM-18-0601-02SDLPM-30-01HD1/0~110VØ1637/Dis...yPort 滑环JINPAT 的 Dis...yPort 滑环支持高带宽数字视频传输，根据配置不同，能够处理高达 8K 的分辨率。它们是工业成像系统、仿真设备和新一代显示器的理想之选，能在旋转接口上保持强大的信号保真度，并可定制各种辅助通道，如 USB、电源或以太网。Dis...yPort 滑环典型型号SDIC 电路电压尺寸支持其他信号类型DP1.0DP1.2外径长度LPM-30-DP/1/0~110VØ1637/LPC-36A-01DP/1/0~220VØ2257.3/LPC-12YT-01U3-01DP1/0~220VØ24.874.51* USB3.0LPC-0202-01U3-01DP2/2*2A0~220VØ25861* USB3.0LPC-0202-01U3-01DP2/2*2A0~220VØ25861* USB3.0LPC-0202-01U3-01DP2/2*2A0~220VØ25861* USB3.00LPC-12T-0202-01U2-DP1/2*2A0~220VØ24.8741* USB3.0LPC-24YT-0902-01U3-01DP3/9*2A0~220VØ2588.31* USB3.0支持HD-SDI、3G-SDI、6G-SDI、12G-SDI、HDMI、DVI、Dis...yPort低插入损耗和回波损耗75Ω阻抗实现高信号完整性混合信号传输（视频、电源、以太网、控制）模块化、可定制、多种连接器（BNC、SMA、SMB、F型）使用寿命长（数百万转）结构紧凑、易于集成应用：广播云台、监控、无人机吊舱、雷达EO炮塔、检测机器人
