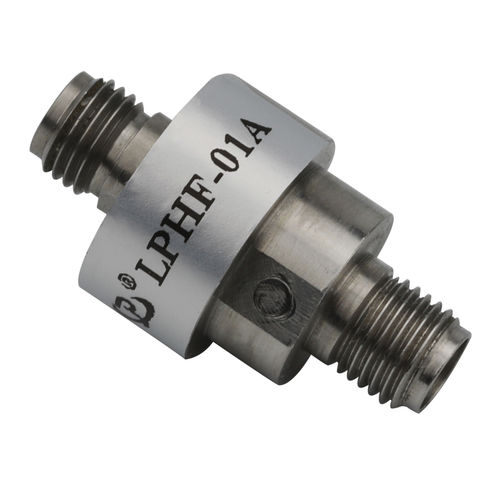

信号传输集电环 LPHF-01A

用于雷达天线视频传输标准

射频旋转滑环的特点和优势 具有良好的屏蔽效果和抗干扰能力。 高频、电动一体化机组 模块化设计和物理集成使其结构紧凑 超低插入损耗、VSWR和相位WOW。 可选连接器类型 使用寿命长 成本效益高 无需维护 射频旋转滑环定制解决方案。 可单独传输单通道或多通道高频信号，也可综合传输电信号（最多200路）和高频信号 支持同时传输多个信号或通道（最多4个）。 规格 频道-1 频率范围 - DC至18GHz SVWR，最大--1.20@0至6GHz；1.25@6至12GHz；1.35@12至18GHz。 SVWR变化 - 0.03 插入损失 - 0.25dB@0至6GHz；0.35dB@6至12GHz；0.50dB@12至18GHz。 插入损耗变化 - 0.04dB 相位，最大-1° 峰值功率，最大-1500W 平均功率，最大-200W@1GHz；30W@18GHz。 工作速度，最大-100 RPM 连接器类型 - SMA母型（50Ω 接触材料 - 铍铜 连接器材料 - 不锈钢 端面的轴向载荷，最大-±2N。 端面的径向载荷，最大-±2N。 启动扭矩 - 0.5Ncm, 最大 工作扭矩 - 1Ncm, 最大 重量 - 10g 工作温度-40~+70℃。 湿度-85% 防护等级 - IP40 寿命--50万转
