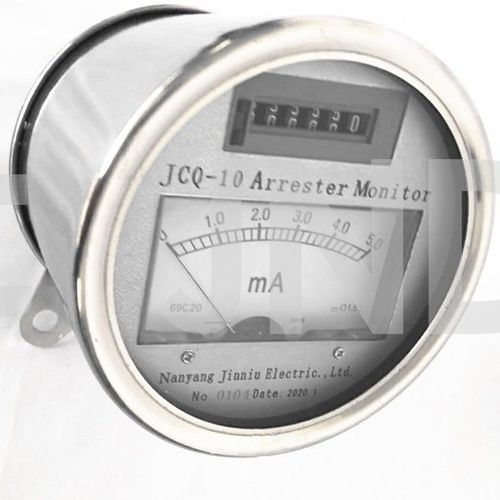

电流监控设备 Jcq-10

泄漏检测避雷针用

JCQ-10型避雷器监测器，是串联在避雷器下面用来检测泄露电流和记录避雷器动作次数的一种装置，用于500KV及以下电压等级的氧化锌避雷器，使用的环境条件与相连接的避雷器相同，避雷器监测器特点是电磁计数，电流指针指示，耐振动。 结构和性能 监测器主要由阀片，整流器，电容器，电阻，电感，触发电路，保护器，计数电路，电磁计数量，磁电式指针电表，电流测量与转换电路，构件及壳体等部分组成，正常使用情况下，避雷器的泄露电流，直接由磁电式指针仪表显示出来，指针范围分为两档，0-5ma及0-2ma自动换挡并有灯显示出来，指示范围分为两档，0-5ma及0-2ma自动换挡并有灯显示，在0-10ma挡时，发光管亮，避雷器I动作时，电磁计数器累加技术，显示器满度后，自动回零继续累加计数，无限循环工作，不清零！
