产品概述
Winner提供覆盖0.1 μm至10000 μm的模块化在线粒度分析方案。该系统为骨料、浆体、水泥、机制砂、化肥、动力电池材料等行业提供连续实时的粒径与形态数据，支持生产过程控制与品质管理。

适用行业

• 砂石骨料
• 矿物浆体、金属浆体、工业泥浆
• 水泥生产及成品水泥
• 机制砂
• 化肥颗粒及化肥厂
• 矿渣微粉
• 煤/粉煤、动力电池材料、金属微粉

模块与关键参数
Winner 1702
测量范围：0.1–500 μm
典型应用：水泥、矿渣粉、煤粉、电池材料
产品简介：针对干式细粉检测优化的在线激光粒度仪

Winner 2602
测量范围：30–3000 μm
典型应用：矿物浆体、金属浆体、泥浆类物料
产品简介：湿法图像在线粒度分析仪

Winner 2701
测量范围：10–300 mm
典型应用：砂石骨料、矿山破碎工况
产品简介：面向大块状颗粒的图像在线粒度分析仪

Winner 2702
测量范围：50–10000 μm
典型应用：机制砂、化肥颗粒、粮食等大颗粒物料
产品简介：针对大颗粒的干式图像在线粒度分析仪

技术原理

• 激光衍射（Winner 1702）：基于Fraunhofer和Mie理论，通过散射光谱反演获得粒度分布。专利的会聚傅里叶光路可降低约30%的能耗，并支持云端数据共享。
• 图像分析（Winner 2602 / 2701 / 2702）：直接成像法使用高帧率工业相机捕捉颗粒真实形貌；可输出球形度、长宽比等多维形态参数。

产品优势

• 图像分析：可直接测量颗粒形状与尺寸，无需依赖间接数学模型，适用于对形貌有严格要求的工况。
• 激光衍射：响应速度快、适合连续在线监测，高精度与高重复性（D50重复性误差 < 3%）。
• 自清洁设计：专利样品窗降低维护频次。

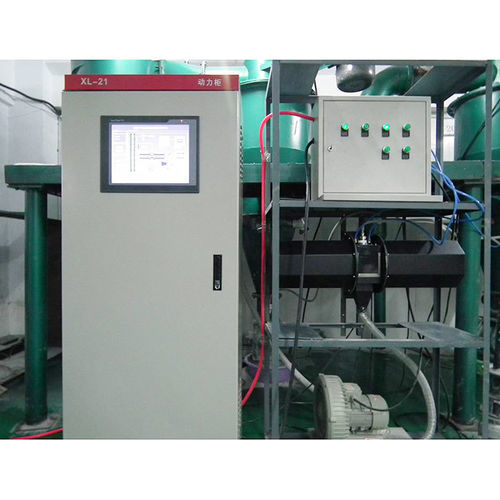

典型安装场景

• 水泥厂成品水泥产线
• 金属微粉生产（含防爆环境）
• 火电厂粉煤监测
• 矿渣微粉生产线
• 双线水泥厂
• 机制砂生产线
• 化肥厂
• 一般水泥生产车间

服务与支持

• 云平台服务：设备状态实时监测，支持远程数据报表调用。
• 定制化方案：根据产线需求优化采样、分散及回料模块。

技术规格

• 整体覆盖：通过模块组合覆盖0.1 μm至300 mm
• Winner 1702测量范围：0.1–500 μm（干式细粉激光衍射）
• Winner 2602测量范围：30–3000 μm（湿式图像分析）
• Winner 2701测量范围：10–300 mm（大块颗粒图像分析）
• Winner 2702测量范围：50–10000 μm（大颗粒干式图像分析）
• 激光衍射分辨率：行业领先；D50重复性误差 < 3%
• 图像分析输出：形态参数（球形度、长宽比、圆度）
• 专利会聚傅里叶光路（能耗降低约30%）
• 专利自清洁样品窗以延长维护周期
• 支持云端数据共享与远程监控
