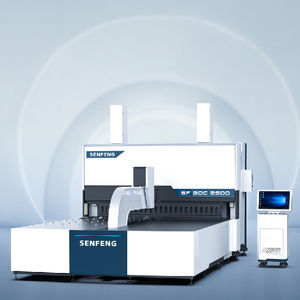

CNC数控卷板机 BDC-2500

自动用于金属加工高速率

概述

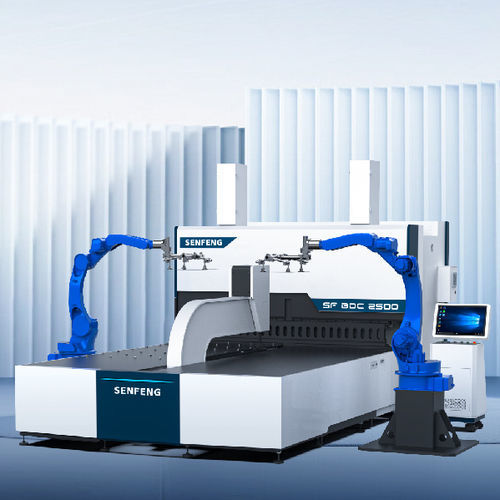

BDC-2500 为自动面板折弯机，配备六轴机器人用于推压式上料、折弯与下料。系统由 Linux 基础的 CNC 操作系统控制，支持 EtherCAT 通信与图形化编程，可与其它面板加工设备联接，构建自动化生产线。

主要优势

• 六轴机器人执行上料、折弯和下料，实现全自动化作业。
• 一站式连续生产，人工干预最少。
• 适用于大批量和柔性生产的高节拍能力（示例最快三折时间：0.2 s/折；典型值 0.5 s/周期，视工艺而定）。
• 支持复杂成形：直角、锐角、钝角、弧形、回料、死边、U 形和封闭型等；支持上下和提平折弯。
• 通用淬火硬化折弯工具（锻造、淬火回火的模具钢/合金），使用寿命长且耐磨。
• 设计用于与其他面板加工设备集成，构建自动化装配线。

亮点 / 特性

• 防划痕折弯，避免在工件上留下明显痕迹。
• 折弯形态广泛，包括封闭型、回料和死边等。
• 机器人驱动的全过程序列，实现自动上料、折弯与下料。
• 适合多批次及大批量连续生产。
• 基于 Linux 的高端 CNC，HD 显示，EtherCAT 协议，图形化可视编程和多种内置折弯程序。

技术参数（汇总）
型号：BDC-1500 | BDC-2000 | BDC-2500
最大折弯长度：1500 mm | 2000 mm | 2500 mm
最大折弯高度：200 mm（可选 300 mm）
最大厚度与折弯能力（标准工具）：钢材 (UTS 410 N/mm2)：≤ 2.0 mm； 不锈钢 (UTS 660 N/mm2)：≤ 1.5 mm； 铝 (UTS 265 N/mm2)：≤ 2.5 mm
最小厚度：0.35 mm
气体压力：0.6 MPa
控制轴数：13
最快三折速度：0.2 s/折（视操作而定）
耗气量：20 NL/min
外形尺寸（长×宽×高）：BDC-1500：4400×2000×3050 mm；BDC-2000：5000×2540×3200 mm；BDC-2500：5600×3000×3250 mm
整机重量：BDC-1500：13000 kg；BDC-2000：17000 kg；BDC-2500：22000 kg
支持空心板料送料：是
机器人：6 轴；重复定位精度 ±0.08 mm；工作覆盖 1730 mm；最大负载 20 kg；机器人本体重量 285 kg

应用与集成
用于机器人负责送料、折弯和下料的自动钣金折弯线，适合需要连续、高产能、灵活折弯作业的制造商。可与其他面板加工设备联动，组成完整的自动化装配线。

规格

• 型号：BDC-2500（可选 BDC-1500、BDC-2000）
• 最大折弯长度：2500 mm
• 最大折弯高度：200 mm（可选 300 mm）
• 材料能力（标准工具）：钢材 (UTS 410 N/mm2) ≤ 2.0 mm； 不锈钢 (UTS 660 N/mm2) ≤ 1.5 mm； 铝 (UTS 265 N/mm2) ≤ 2.5 mm
• 最小厚度：0.35 mm
• 气源压力要求：0.6 MPa
• 控制轴数：13
• 最快三折速度：0.2 s/折
• 耗气量：20 NL/min
• 机器人：6 轴，重复定位精度 ±0.08 mm，覆盖 1730 mm，最大负载 20 kg
• 外形尺寸（长×宽×高）：5600×3000×3250 mm（BDC-2500）
• 重量：22000 kg（BDC-2500）
• 支持空心板料送料
• 通用淬火硬化折弯工具，设计寿命长（设计寿命 >1,000,000 次折弯）
