激光切割机 SF series
用于钢材金属薄板片材

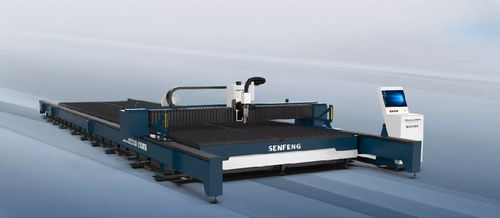

激光切割机 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - 用于钢材 / 金属薄板 / 片材

激光切割机 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - 用于钢材 / 金属薄板 / 片材 - 图像 - 2

激光切割机 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - 用于钢材 / 金属薄板 / 片材 - 图像 - 3

激光切割机 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - 用于钢材 / 金属薄板 / 片材 - 图像 - 4

激光切割机 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - 用于钢材 / 金属薄板 / 片材 - 图像 - 5

添加到我的收藏夹

添加到产品对比表

产品规格型号

所用技术

激光

加工材料

用于钢材

切割产品

金属薄板, 片材

相关功能

铣削, 成形

应用

用于建筑机器, 船坞

构造特性

大尺寸

其他特性

精准, 大功率, 用于大型零件, 重型应用

X轴

12,000 mm, 14,000 mm, 24,000 mm, 30,000 mm
(472.44 in, 551.18 in, 944.88 in, 1,181.1 in)

Y轴

3,000 mm, 4,000 mm
(118.11 in, 157.48 in)

最大切割高度

70 mm
(2.8 in)

最小切割高度

20 mm
(0.79 in)

切割速度

80 m/min

激光功率

最少: 6,000 W

最多: 60,000 W

重复精度

0.05 mm
(0.002 in)

重量

14,000 kg, 21,900 kg, 37,500 kg, 47,000 kg
(30,864.72 lb, 48,281.24 lb, 82,673.35 lb, 103,617.26 lb)

产品介绍

产品概述
金属板斜切激光切割机突破传统0°直切，可在平面实现最大45°的斜切。机器可一次完成V、X、Y等多种斜角形式，切割与成形合并为一遍加工，产生高尺寸精度和高表面质量的零件，大幅提升效率并节约材料。

主要特点

德国进口高功率切割头，实现平面最大45°斜切。
一次成型V、X、Y等斜角（切割及成形无需额外铣削步骤）。
切割件具有高尺寸精度和优良表面质量。
激光功率可选6 kW至60 kW；稳定切割厚度 >20 mm，极限切割厚度 >70 mm（视材料与配置而定）。
可选超大幅面：加工宽度可达4000 mm；长度可按用户加工需求配置。
标配安全光幕，当操作人员过近光束时可立即停止机器，保障人员安全。
360°封闭式环绕排烟（分区除尘），保护操作人员和切割头光学部件，延长使用寿命。
典型应用领域：工程机械、船舶、铁塔行业等重型板材/斜切应用。
可选型号：SF12030TX、SF14040TX、SF24040TX、SF30040TX。

技术参数
型号 | SF12030TX | SF14040TX | SF24040TX | SF30040TX
工作区域 (mm) | 12000*3000 | 14000*4000 | 24000*4000 | 30000*4000
激光功率 (kW) | 6~60 | 6~60 | 6~60 | 6~60
X/Y轴定位精度 (mm) | ±0.1/10000 | ±0.1/10000 | ±0.1/10000 | ±0.1/10000
X/Y轴重复定位精度 (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05
最大速度 (m/min) | 80 | 80 | 80 | 80
整机重量 (kg) | 14000 | 21900 | 37500 | 47000
外形尺寸 (L*W*H, mm) | 15449*4609*1975 | 17940*5609*1975 | 29861*5609*1975 | 36956*5609*1975
