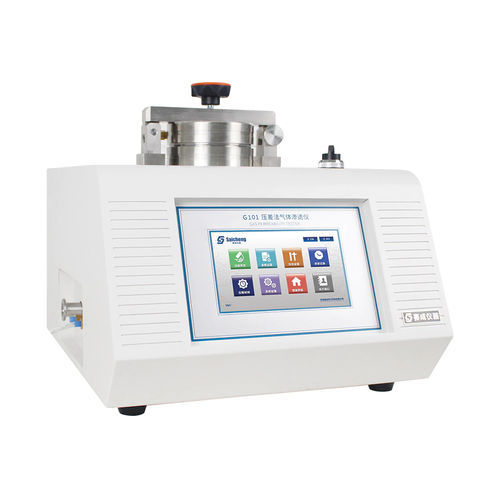

气体渗透性测试仪 G101

用于薄膜用于包装用于纸张

G101气体渗透性测试仪基于差压法专业用于测定塑料薄膜、复合薄膜、高阻隔材料、片材及金属箔的渗透率与渗透系数。

产品特点

• 7英寸彩色触摸屏配备图形用户界面GUI。
• 只需一次操作即可获得样品的气体传输速率、溶解度系数、扩散系数和渗透系数。
• 高精度压力传感器确保测量系统的高准确度和重复性。
• 仪器具有三种测试模式比例模式、时间模式和智能判断模式。
• 测试范围可扩展以满足高透过率测试的要求。
• 气动试样夹具可防止试样滑动确保测试数据的准确性。
• 本仪器采用高精度传感器可测试多种气体包括氧气、二氧化碳、氮气、空气、氦气以及氢气和甲烷等危险易燃气体可选。
• 高精度温控系统可选可将温度从环境温度精确调节至95°C精度为±0.1°C。
• 用于快速校准的参考薄膜可确保测试数据准确且具有通用性可选。
• 该仪器配备了SAICHENG最新的操作软件具有用户友好的界面、智能数据处理、严格的用户管理、安全的数据存储、电子签名等功能。
• 配备微型打印机和标准USB接口。

试验原理
将预处理后的试样安装在气体扩散池中在两个腔室之间形成密封屏障。首先对低压腔进行抽真空随后对整个扩散池进行抽真空。然后向已抽真空的高压腔中通入气体使两个腔室之间形成恒定的压差。气体从高压侧向低压侧穿透试样。通过监测低压腔内的压力变化可测定试样的气体透过率及其他阻隔性能。

测试标准
G系列气体渗透率测试仪符合多项国家和国际标准

ISO 15105-1、ISO 2556、ASTM D1434、JIS K7126-1、GB/T 1038-2000、YBB 00082003

应用范围
本仪器适用于测定以下材料的透气性
基本应用
薄膜
包括塑料薄膜、纸塑复合膜、共挤出膜、镀铝膜、铝箔、铝箔复合膜、玻璃纤维铝箔复合膜等。

片材
包括PP、PVC和PVDC片材、金属箔、橡胶垫、硅片及其他片材。

扩展应用
有害气体
测试易燃易爆气体的渗透性例如CH4、H2等。

技术规格
项目 规格薄膜测试

• 测试范围0.05 ~ 50,000 cm³/m²·24h·0.1MPa标准体积至少 600,000 cm³/m²·24h·0.1MPa扩展体积
• 试样数量1
• 真空分辨率0.05 Pa
• 测试腔真空度
• 温度范围环境温度 ~ 95°C可选5 ~ 95°C可选
• 温度精度±0.1°C
• 样品尺寸Φ95 mm
• 测试面积33.18 cm²
• 测试气体O₂、N₂、CO₂ 等不包含在供货范围内
• 测试压力0.1 MPa ~ 0.15 MPa
• 接口尺寸Ф6 mm 聚氨酯软管
• 仪器尺寸400 mm宽× 450 mm深× 420 mm高
• 电源AC 100-240V 50/60Hz可根据当地要求调整
• 净重30 kg

配置
标准配置仪器、专业软件、485通信电缆、微型打印机、样品切割器、滤纸取样器、真空润滑脂、真空泵、快速定量滤纸

可选配件计算机、比色膜、真空泵油、氧气减压阀、水浴温度控制装置带冷却功能、温度控制装置

注1. 仪器的气体供应口为Φ6 mm PU软管
2. 客户需自行准备气体供应。


请注意济南赛成始终致力于产品性能和功能的创新与改进。因此技术规格如有变更恕不另行通知。济南赛成保留最终解释权和修订权。
