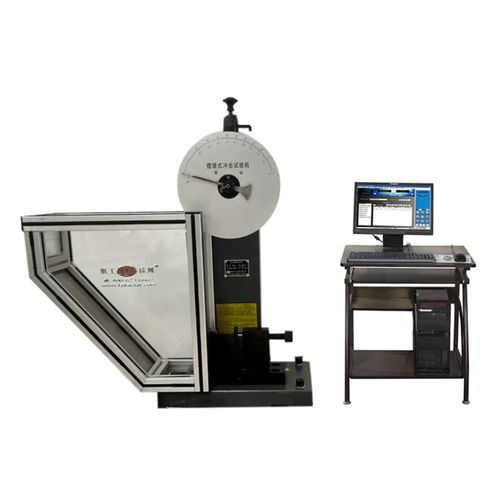

LGW-50D微机控制石墨冲击试验机是良工为某铁路配套企业开发制造的用于测定铁路用摩擦碳块抗冲击性能的试验设备。
该石墨材料冲击试验设备采用圆光栅角度测量技术,具有精度高、稳定性好、测量范围大等特点。数字化测量显示破断力、冲击强度、预倾角、上升角、批量试验平均值、能量损失自动修正、试验报告打印和存储等功能。
1.技术指标
(1) 冲击值显示的分辨率。 0.01 J
(2)仪器精度:冲击能量误差小于最大范围的0.1%。
(3) 摆锤的初始能量误差:初始能量误差。 1.5%
(4) 工作环境温度。15~35℃
(5)供电电源。220V±10%,50Hz
(6) 微机显示并打印测试报告
2.规格
(1) 冲击能量:25,50J
(2) 摆锤的力矩。Pd25=13.397642Nm Pd50=26.795284Nm
撞击中心距离395mm速度v=3.8m/s
(3) 摆锤的预升角。150°±1°
(4) 冲击叶片到颚部上平面的距离:22mm
(5) 刀片半径。R=0.8mm
(6) 摆锤的初始能量误差。<±1.5%
(7) 修正前的冲击能量损失。<0.5%
(8) 矫正后的能量损失。<0.2%
---
