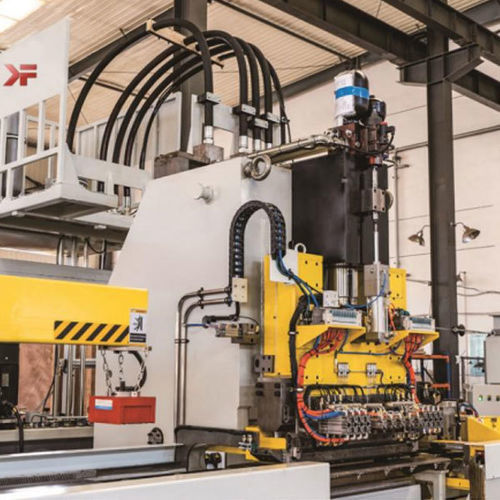

CNC数控冲床

液压伺服控制式用于金属

简要说明

• 专为卡车U型梁制造设计，采用德国H+L液压系统。
• 采用浮动夹具送料，工具死区小，易拆卸；具备点式冲孔功能。
• 冲头单元及关键传动部件采用自动集中润滑。自动编程系统自动生成加工程序，操作简单，功能完备。
• 冲孔时采用双通道加工，提高加工效率。
• 具备对漏孔及刀具损坏的自动检测功能。
• 便于维护的设计。
• 完善的废料输送装置可降低操作人员劳动强度；完整的报警信息与报警系统确保机械完整性和人员安全。

主要组件与特点

• Beckhoff CNC 系统与 Rexroth 伺服单元，全触摸人机界面。
• 德国 Balluff 传感器。
• 德国 H+L 液压系统。
• 高精度直线导轨 / 丝杠。

主要技术规格
1 — 描述：额定力 — 单位：KN — 参数：1000, 1000, 2000, 1000, 1000
2 — 描述：最大板材厚度 — 单位：mm — 参数：12.7
3 — 描述：最大板材尺寸 — 梁长 — 单位：mm — 参数：13500
4 — 描述：最大板材尺寸 — 外宽 — 单位：mm — 参数：365
5 — 描述：最大板材尺寸 — 法兰高度 — 单位：mm — 参数：110
6 — 描述：最大单次冲孔直径 — 单位：mm — 参数：φ 60
7 — 描述：刀具数量 — 单位：套 — 参数：18, 18, 9, 10, 10
8 — 描述：冲孔效率 — 单位：s/孔 — 参数：0.85
9 — 描述：夹具数量 — 单位：件 — 参数：3
10 — 描述：X方向公差 — 单位：mm — 参数：≤±0.3（孔距 ≤ 400）；≤±0.5（孔距 ≤ 13500）
11 — 描述：Y方向公差 — 单位：mm — 参数：≤±0.3
12 — 描述：腹板孔到侧面公差 — 单位：mm — 参数：≤±0.5
13 — 描述：法兰孔到侧面公差 — 单位：mm — 参数：≤±0.5
14 — 描述：孔到梁前缘公差 — 单位：mm — 参数：≤±0.5

技术特点 / 规格

• 额定力：1000 / 1000 / 2000 / 1000 / 1000 KN（可选）
• 最大板材厚度：12.7 mm
• 最大梁长：13500 mm
• 外宽：365 mm
• 法兰高度：110 mm
• 最大单次冲孔直径：φ 60 mm
• 刀具数量：可选 18 / 18 / 9 / 10 / 10 套
• 冲孔效率：0.85 s/孔
• 夹具数量：3 件
• X方向公差：≤±0.3 mm（孔距 ≤400）；≤±0.5 mm（孔距 ≤13500）
• Y方向公差：≤±0.3 mm
• 腹板孔到侧面公差：≤±0.5 mm
• 法兰孔到侧面公差：≤±0.5 mm
• 孔到梁前缘公差：≤±0.5 mm
