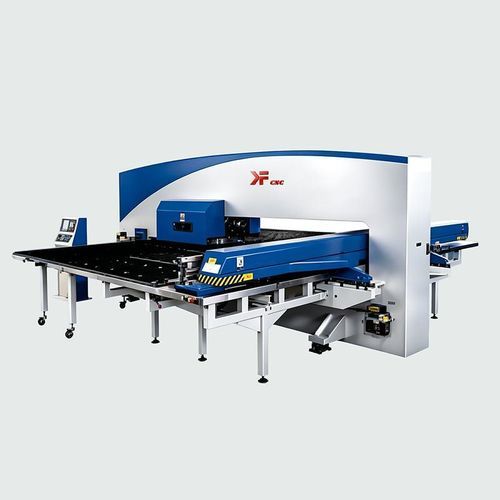

电动压机 SPS3050电子冲孔成形
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 电动, 电子
- 功能
- 成形, 冲孔, 打标
- 应用
- 用于钢板
- 结构
- 活塞, 旋转台式
- 控制类型
- CNC数控
- 其他特性
- 伺服控制式, 旋转
- 力度
30.58 tf
- 开口
89 mm
(4 in)- 速率(冲程/分)
1,500 p/min
- 行程
32 mm
(1.26 in)- 托盘宽度
1,500 mm
(59 in)- 托盘长度
5,000 mm
(197 in)- 压速度
1,333.3 mm/s
- 重量
17 t
(19 us ton)- 总长度
550 cm
(217 in)- 总宽度
526 cm
(207 in)- 总高度
225 cm
(89 in)
产品介绍
简要说明
主要模块/亮点
配置清单
主要技术参数
转塔布局（32工位）
特性 / 技术规格
- 配备FANUC CNC控制系统和FANUC数字交流伺服电机，实现精确运动控制
- O型焊接钢架，经回火处理以保证刚性并减少变形
- 先进的机械伺服冲头，总标记频率最高可达1800/1500 cpm
- 具有二次定位功能，可消除加工死区
- 传动系统采用国际品牌部件（REXROTH滚珠丝杠、THK直线导轨）以保证高精度
- 主要气动、电气元件采用知名品牌
- 采用HQ600球墨铸铁制造的高精度厚型转塔，80 mm高度，自润滑导向，延长工装寿命
- 断点连续冲功能
- 特殊成形工具可实现滚轮、攻丝、成形和标记等工序
主要模块/亮点
- FANUC CNC系统与交流伺服系统
- 先进的机械伺服冲压单元
- 自动润滑装置
- FANUC伺服电机
- 高精度厚型转塔
- 板材翘曲检测装置
配置清单
- 1 | FANUC 0i-P special system | 1 set | FANUC (Japan)
- 2 | AC servo amplifier | 4 sets | FANUC (Japan)
- 3 | AC servo motors | 4 sets | FANUC (Japan)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Germany)
- 7 | Precision linear roller rail | 3 sets | THK (Japan)
- 8 | Precision screw pillow | 4 sets | NSK (Japan)
- 9 | Pneumatic parts | 1 set | SMC (Japan)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Germany)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (UK)
- 14 | Water chiller | 1 set | China
主要技术参数
- 1. 额定力：300 KN
- 2. 最大冲孔尺寸：Φ88.9 mm
- 3. 传动类型：伺服
- 4. 机架结构：O型机架
- 5. 最大板材尺寸（一次重新定位）：1500×5000 mm
- 6. 最大板材厚度：6 mm
- 7. 最大板材重量：150 kg
- 8. 冲压精度：±0.1 mm
- 9. 冲程：32 mm
- 10. X/Y 行程：2500/1500 mm
- 11. 最大冲压力频率：1500 min-1
- 12. 最大定位速度：X=80 m/min, Y=64 m/min
- 13. 转塔转速：30 r/min
- 14. 工位数：32 set
- 15. 浮动夹具数：3 set
- 16. CNC系统：FANUC
- 17. 控制轴数：5 axis
- 18. 显示器：10.4英寸彩色
- 19. 机器尺寸（约）：5500×5260×2250 mm
- 20. 机器重量（约）：17 T
转塔布局（32工位）
- A：16 — 3–12.7 mm
- B：10 — ≤31.7 mm
- C：2 — ≤50.8 mm
- D：2 — ≤88.9 mm
- IT：2 — ≤50.8 mm
特性 / 技术规格
- 型号：SPS3050
- CNC系统：FANUC 0i-P
- 传动：全电动伺服传动
- 额定力：300 KN
- 最大冲孔直径：Φ88.9 mm
- 最大板材尺寸（一次重新定位）：1500×5000 mm
- 最大板厚：6 mm
- 冲压精度：±0.1 mm
- 工位数：32
- 浮动夹具：3
- 受控轴：5 axis
- 参考重量：17 T
