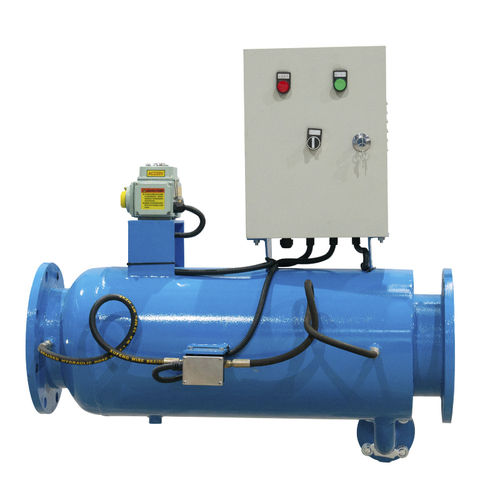

废水过滤器 YL-P series

筛网碳钢连续清洗式

结构与工作原理 P型反冲排污过滤器主要由优质碳钢筒体，特殊结构的不锈钢锲形滤网，蝶阀及排污装备所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无需停机。 技术参数 1、处理效果 ※过滤精度：可根据用户需求选择 ※过滤效率：高 ※压力损失：≤0.015Mpa 2、进水水质 ※工作压力：≤1.6Mpa ※工作温度：0℃～120℃ ※工作环境温度：-25℃～+50℃ ※相对湿度：﹤95% 3、运行参数 ※平均无故障工作时间：﹥60000小时 ※设计寿命：20年 其他：工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB-9119.8-88 安装与使用 P型反冲排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
