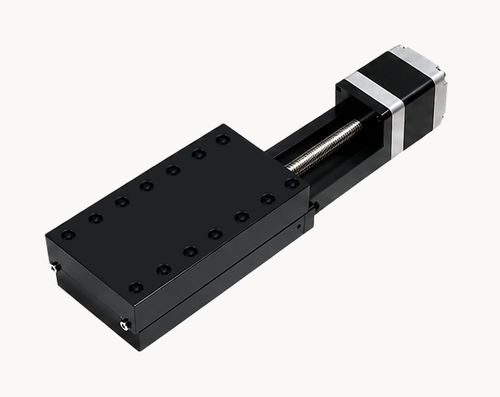

滚珠丝杠线性模组 DMP 100

紧凑型

产品概述
紧凑型42 mm滚珠丝杠线性模组，适用于精密线性定位。行程：100 mm；丝杠导程：2 mm；每步线性位移：0.01 mm/step。

电机特性

• 电机部件号：DMP100-17E2115BS24-80175-110
• 相数：2
• 步距角：1.8°
• 额定电流/相：1.5 A (RMS)
• 电阻/相：1.9 ±10% Ω
• 电感/相：2.2 ±20% mH
• 每步线性位移：0.01 mm/step
• 滚珠丝杠直径：Φ8 mm
• 滚珠丝杠导程：2 mm
• 精度等级：C5(DY)
• 绝缘等级：B
• 绝缘电阻：100 MΩ (500 VDC)
• 温升：80 °C
• 行程：100 mm
• 丝杠轴向间隙：0.005 mm
• 工作温度：0-40 °C（无凝结）

尺寸图
提供产品外观图和详细尺寸图：DMP_100.png 与 DMP100-dimension.jpg。用于安装和集成校核。

速度-推力曲线
提供 Single Stack 与 Double Stack 配置的速度-推力特性曲线（尺寸参考：42 mm）。请依据曲线选择满足速度与推力要求的配置。

测试条件
测试电压：24 Vdc；驱动型号：DS-OLS2-FPD（双极性斩波驱动），按额定电流（RMS）测试。电机推力会随电源电压和驱动条件变化，建议留 50% 推力裕度。

技术规格

• 型号：DMP 100
• 电机部件号：DMP100-17E2115BS24-80175-110
• 相数：2
• 步距角：1.8°
• 额定电流/相：1.5 A (RMS)
• 电阻/相：1.9 ±10% Ω
• 电感/相：2.2 ±20% mH
• 每步线性位移：0.01 mm/step
• 滚珠丝杠直径：Φ8 mm
• 滚珠丝杠导程：2 mm
• 精度等级：C5(DY)
• 绝缘等级：B
• 绝缘电阻：100 MΩ (500 VDC)
• 最大温升：80 °C
• 标准行程：100 mm
• 丝杠轴向间隙：0.005 mm
• 工作温度：0-40 °C（无凝结）
