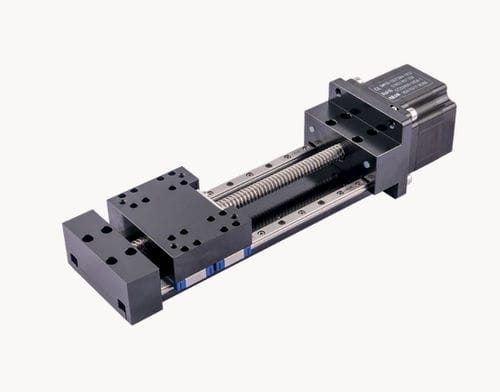

电动执行器 DWM 57

线性步进式丝杠

电机参数
Motor | Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [Ω] | Lead Wire No. | Motor Length [mm]
23E2110 | 6.4 | 1 | 6.4 | 16.4 | 4 | 45
23E2120 | 3.2 | 2 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2210 | 10.8 | 1 | 11.5 | 32 | 4 | 65
23E2225 | 4.2 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

可选丝杆及每步行程
Screw Dia.[inch] | Screw Dia.[mm] | Lead[inch] | Lead[mm] | Lead Code | Travel Per Step @ 1.8° [mm]
0.375 | 9.525 | 0.025 | 0.635 | A | 0.0032
0.375 | 9.525 | 0.05 | 1.27 | D | 0.0064
0.375 | 9.525 | 0.0625 | 1.5875 | F | 0.0079
0.375 | 9.525 | 0.083 | 2.1167 | H | 0.0106
0.375 | 9.525 | 0.1 | 2.54 | K | 0.0127
0.375 | 9.525 | 0.125 | 3.175 | L | 0.0159
0.375 | 9.525 | 0.167 | 4.233 | P | 0.0212
0.375 | 9.525 | 0.2 | 5.08 | R | 0.0254
0.375 | 9.525 | 0.25 | 6.35 | S | 0.0318
0.375 | 9.525 | 0.375 | 9.525 | V | 0.0476
0.375 | 9.525 | 0.384 | 9.7536 | W | 0.0488
0.375 | 9.525 | 0.4 | 10.16 | X | 0.0508
0.375 | 9.525 | 0.5 | 12.7 | Y | 0.0635
0.375 | 9.525 | 1.0 | 25.4 | Z | 0.127
0.394 | 10 | 0.079 | 2 | G | 0.01
0.394 | 10 | 0.3937 | 10 | C | 0.05
0.394 | 10 | 0.7874 | 20 | I | 0.1

机械规格
Model | C100B(dyn)(kN) | Co(stat)(kN) | Mro(Nm) | Mpo(Nm) | Myo(Nm)
DWM 57 | 1.83 | 1.83 | 3.8 | 12.68 | 12.68

尺寸图
提供用于设计参考的尺寸图和外部执行器图片（文件：57_main.png，23_demension-external.jpg）。

可选行程
Size A (mm) | Stroke B (mm) | Weight (kg) Single stack | Weight (kg) Double stack
152 | 50 | 1.17 | 1.465
202 | 100 | 1.26 | 1.555
252 | 150 | 1.35 | 1.645
302 | 200 | 1.441 | 1.736
352 | 250 | 1.531 | 1.826
402 | 300 | 1.622 | 1.917
452 | 350 | 1.712 | 2.007
502 | 400 | 1.804 | 2.099
552 | 450 | 1.894 | 2.189
602 | 500 | 1.984 | 2.279
652 | 550 | 2.075 | 2.37
702 | 600 | 2.165 | 2.46
* 重量值仅供参考，实际配置可能有所不同。

速度-推力曲线
提供Single Stack和Double Stack配置的速度-推力曲线（文件：23_single.png，23_double.png）。

技术规格

• 产品：DWM 57 (Size 57 mm DWM)
• Brand: DINGS
• 电机选项（示例）：23E2110、23E2120、23E2130、23E2210、23E2225、23E2240，电压、电流、电阻和电感如上所示
• 可用丝杠代码和导程：A、D、F、H、K、L、P、R、S、V、W、X、Y、Z、G、C、I（具体导程和每步位移见表）
• 机械性能（DWM 57）：C100B(dyn) 1.83 kN，Co(stat) 1.83 kN，Mro 3.8 Nm，Mpo 12.68 Nm，Myo 12.68 Nm
• 行程选择范围为50 mm至600 mm（不同 Size A / Stroke B 组合），并提供单/双叠堆重量值
• 提供用于设计参考的尺寸图和速度-推力曲线
