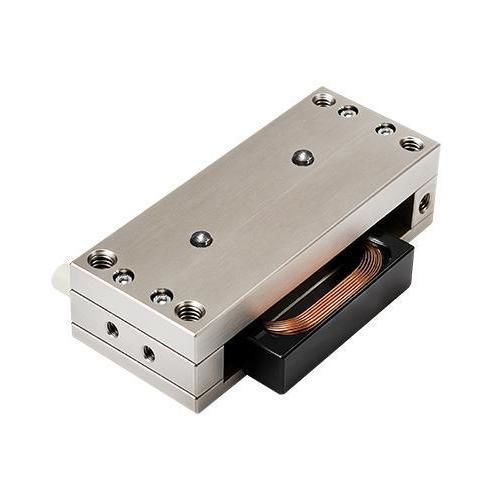

移动线圈式执行器 / 线性 VCXR-76

矩形

产品
76 mm 平面音圈电机，型号 VCXR-76-20-3.8-001。用于紧凑型工业应用中的精密线性执行机构。

电机特性（表）
电机零件编号：VCXR-76-20-3.8-001
行程（mm）：20
连续力（N）：3.84
峰值力（N）：11.5
力常数：1.92
反电动势常数（V/m/s）：1.92
电机常数（N/√W）：1.62
电阻（Ω）：1.4 ±10%
电感（mH）：0.27 ±10%
电气时间常数（ms）：0.19
连续电流（线圈 100 ℃ 时）（A）：2
峰值电流（A）：6
连续功率耗散（W）：7.2
线圈最大温度（℃）：155
最大电压（Vdc）：60
线圈组件质量（g）：22
磁铁重量（g）：215
线圈间隙（mm）：0.6
绝缘等级：B

尺寸图
提供 VCXR-76 型号的尺寸图（图示显示详细尺寸）。

技术规格

• 电机零件编号：VCXR-76-20-3.8-001
• 行程：20 mm
• 连续力：3.84 N
• 峰值力：11.5 N
• 力常数：1.92
• 反电动势常数：1.92 V/m/s
• 电机常数：1.62 N/√W
• 电阻：1.4 ±10% Ω
• 电感：0.27 ±10% mH
• 电气时间常数：0.19 ms
• 连续电流（线圈 100 ℃ 时）：2 A
• 峰值电流：6 A
• 连续功率耗散：7.2 W
• 线圈最大温度：155 ℃
• 最大电压：60 Vdc
• 线圈组件质量：22 g
• 磁铁重量：215 g
• 线圈间隙：0.6 mm
• 绝缘等级：B
