直流电机 13ZWWC37
无刷24伏无槽

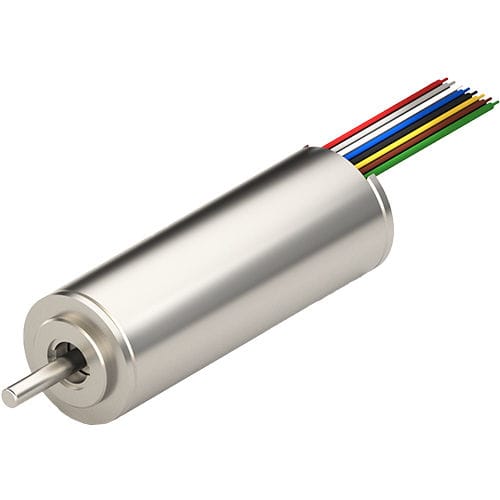

直流电机 - 13ZWWC37 - Jiangsu DINGS' Intelligent Control Technology - 无刷 / 24伏 / 无槽

直流电机 - 13ZWWC37 - Jiangsu DINGS' Intelligent Control Technology - 无刷 / 24伏 / 无槽 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

直流, 无刷

电压

24伏

构造

无槽

极数

2极

功率

11 W
(0.01 hp)

强度

0.66 A

扭矩

0.0027 Nm, 0.026 Nm
(0.001991 ft.lb, 0.019177 ft.lb)

旋转速度

43,500 rpm
(273,318.5609 rad.min-1)

直径

13 mm
(0.51 in)

温度

最多: 63 °C
(145 °F)

最少: 0 °C
(32 °F)

产品介绍

13mm 无槽无刷直流电机 — 型号 13ZWWC37 13mm 无槽无刷直流电机型号 13ZWWC37专为高效率与优异性能设计。其额定功率为 11 W峰值转矩为 26.73 mN·m。 - 电机部件编号: 13ZWWC37 - 极对数: 1 - 相间电阻: 3.65 Ω - 相间电感: 0.113 mH - 绕组连接方法: 三角连接 - 绝缘等级: B - 工作类型: S2 - 反馈方法: 霍尔传感器 - 换向角: 120° - 绝缘强度耐压: 300VAC/1KHz/1mA/1s - 绝缘电阻: 100MΩ/300VDC - 重量: 28.6 g - 额定电压: 24 V - 额定功率: 11 W - 额定扭矩: 2.7 mN·m - 额定速度: 43500 RPM - 额定电流: 0.66 A - 空载速度: 46800 RPM - 空载电流: 0.086 A - 电机效率: 69% - 噪音环境噪音20dB测试距离1m: 50 dB - 热阻空载: 3.70 K/W - 环境温度: 22.3 ℃ - 最大绕组温度: 63 ℃ - 扭矩常数: 4.06 mN·m/A - 反电动势常数 - 峰值: 0.6 V/Krpm - 反电动势常数 - 有效值: 0.43 V/Krpm - 峰值扭矩: 26.73 mN·m - 峰值电流: 7 A - 惯性矩: 0.14 g·cm² - 机械时间常数: 3.09 ms - 端盖: 不锈钢 - 轴承: 深沟球轴承 - 磁铁: 烧结NdFeB - 旋转轴: 碳钢
