步进器电动机控制 / 用于自动化设备 24H5044-240-5AL用于机器人用于包装
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用产品
- 用于自动化设备, 用于机器人, 用于包装
产品介绍
产品

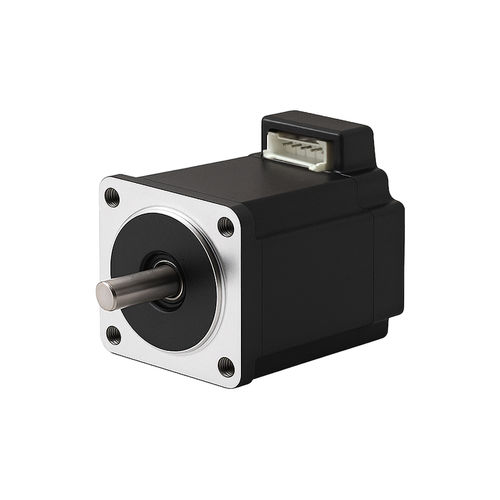

DINGS 五相混合式旋转步进电机，尺寸24（60mm），型号 24H5044-240-5AL。为工业自动化、机器人及包装生产线等精密应用设计，具有低共振和可重复定位特性。
电机特性
Model | Phase | Step angle (°) | Rated current (A) | Resistance (Ω) | Inductance (mH) | Holding torque (N·m) | Rotor inertia (g.cm²) | Length (mm) | Weight (kg)
24H5044-240-5AL | 5 | 0.72 | 2.4 | 0.3 | 0.55 | 0.6 | 230 | 44 | 0.55
允许径向负载（距安装面距离）
5 mm: 210 N
10 mm: 170 N
15 mm: 140 N
20 mm: 120 N
外形尺寸图
扭矩性能曲线
曲线图片：24_torque curve.png
测试条件
测试电压：24Vdc
驱动型号：DS-OLF2-FPD
额定电流：2.4 A (rms)
技术规格
DINGS 五相混合式旋转步进电机，尺寸24（60mm），型号 24H5044-240-5AL。为工业自动化、机器人及包装生产线等精密应用设计，具有低共振和可重复定位特性。
电机特性
Model | Phase | Step angle (°) | Rated current (A) | Resistance (Ω) | Inductance (mH) | Holding torque (N·m) | Rotor inertia (g.cm²) | Length (mm) | Weight (kg)
24H5044-240-5AL | 5 | 0.72 | 2.4 | 0.3 | 0.55 | 0.6 | 230 | 44 | 0.55
允许径向负载（距安装面距离）
5 mm: 210 N
10 mm: 170 N
15 mm: 140 N
20 mm: 120 N
外形尺寸图
- 可用图纸：24H5044.png
- 机型视图：24H5044-240-5AL-004(REV00).png
扭矩性能曲线
曲线图片：24_torque curve.png
测试条件
测试电压：24Vdc
驱动型号：DS-OLF2-FPD
额定电流：2.4 A (rms)
技术规格
- 型号：24H5044-240-5AL
- 相数：5
- 步距角：0.72°
- 额定电流：2.4 A (rms)
- 电阻：0.3 Ω
- 电感：0.55 mH
- 保持扭矩：0.6 N·m
- 转子惯量：230 g·cm²
- 长度：44 mm
- 重量：0.55 kg
- 允许径向负载：5 mm = 210 N；10 mm = 170 N；15 mm = 140 N；20 mm = 120 N
- 推荐测试/配置：24 Vdc，驱动 DS-OLF2-FPD
