ATXCPU卡 OTH-ARK3

Rockchip RK3188ARM® Cortex®-A55 Quad-coreSIM 卡

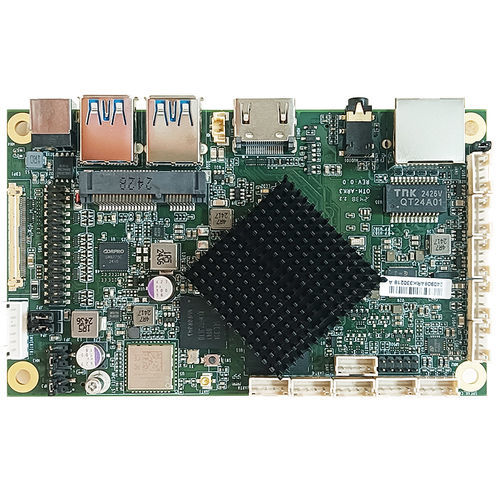

OTH-ARK3 是 Jetway 提供的一款紧凑型 120 x 72 mm 单板计算机（SBC），采用 Rockchip RK3568 SoC，配备 ARM Cortex-A55 内核和 1 TOPS NPU。面向嵌入式与工业应用，集成了板载 LPDDR4X 内存、eMMC 存储、多个显示输出、GbE 网络、无线连接以及丰富的外设与工业接口 I/O。

主要特性

• Rockchip® RK3568 四核 ARM Cortex-A55（最高 2.0 GHz），含 1 TOPS NPU
• 板载 4GB LPDDR4X（3200 MT/s），可选 8GB
• 板载 32GB eMMC（可选最高 64GB）
• 支持 Wi‑Fi（802.11 b/g/n 2.4 GHz）与 Bluetooth 4.2
• 1 x GbE LAN（Realtek RTL8211F-CG）
• 大量 I/O：2 x UART、2 x RS232、2 x USB3.0（OTG）、4 x USB2.0
• 多路显示：HDMI、eDP、24-bit 双通道 LVDS（支持最多 3 屏）
• 视频能力：支持 4K H.264/265 解码与 1080P H.264/265 编码

技术规格

• 尺寸：120.0 W x 72.0 D mm
• CPU：Rockchip® RK3568 四核 ARM Cortex-A55（最高 2.0 GHz），含 1 TOPS NPU
• PMU/芯片组：Rock Chip® RK809-5 PMU
• 内存：板载 LPDDR4X 3200 MT/s 4GB 标配（可选 8GB）
• 存储：板载 32GB eMMC（可选最高 64GB）；microSD 卡槽
• 安全：Intel® PTT（集成 fTPM）
• 电源：DC-in 12V；工作模式：AT / ATX；连接器：DC 接口
• GPU：Mali-G52 MP2
• 显示输出及最大分辨率：HDMI（4096 x 2304 @60Hz）、eDP（2560 x 1600 @60Hz）、LVDS（1920 x 1200 @60Hz）
• 音频：2 声道 HD 音频；1 x 组合音频接口（Line-Out / Mic-In）；3W 放大器
• 以太网 / 无线：1 x GbE（Realtek RTL8211F-CG）；通过 AW-CM358 提供 Wi‑Fi + Bluetooth
• USB：2 x USB3.0（含 1 个 Co-layout OTG），4 x USB2.0
• 串口 / 内部 I/O：内部引脚用于 2 x RS-232；2 x UART；GPIO 4-bit；SMBus；调试引脚；逆变器
• 扩展：1 x 全尺寸 Mini-PCIe；1 x SIM 卡槽；microSD
• 工作温度：-10°C ~ 60°C；存储温度：-20°C ~ 70°C
• 看门狗：255 级；支持 Wake on LAN
• 认证与合规：CE、FCC Class A、LVD；EU RoHS、REACH（可选）、China RoHS

应用与合规

• 适用于嵌入式系统、工业自动化、HMI、数字标牌、网关及 IoT 边缘设备
• 满足在商业与工业环境部署所需的常见工业认证与环境要求
