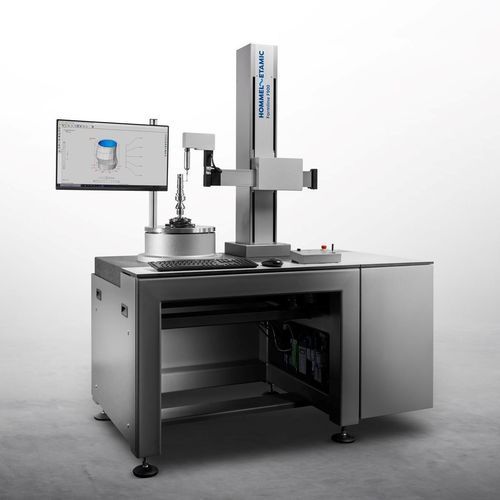

CNC数控测量机 Formline F900

形状粗糙度未指定

我们为您提供广泛的形状测量任务解决方案，从全自动CNC测量站到组合的形状和粗糙度测量系统，再到大型和重型轴的解决方案。 Formline解决方案即使在生产环境中也能实现高测量精度。同时，由于用户友好的软件，它们易于操作，并且可以通过广泛的配件适应众多测量任务。 对于特殊要求，我们开发专门针对您的需求量身定制的测量系统。您可以从我们在开发特殊解决方案方面的丰富知识中受益，例如用于制动盘的解决方案。 我们的形状测量系统配备了高精度的空气轴承旋转台，极其坚固。它们既适用于批量生产中的测量任务，也适用于测量室中频繁变化的测量任务。 这些系统提供高度自动化，具有自动工件对齐和CNC控制的测量轴。通过可选的倾斜和旋转模块，即使是难以到达的探测位置也可以在不中断CNC运行的情况下到达。 配备可选的双尖探头臂，形状测量系统还可以进行粗糙度、波纹和扭曲测量——所有这些都在一个设置中完成。 - 形状、跳动和位置公差的测量 - 确定特定特性，例如锥度、冠状或主导圆度波纹 - 可选的粗糙度、波纹和扭曲测量 - 磁性探头耦合，用于快速更换探头臂 - 可转换的双尖探头系统，用于形状和粗糙度 亮点: - 由于非常快速的全自动对中和调平以及CNC控制的测量轴，节省时间 - 使用C、Z和R方向的自由探头系统灵活使用，在一次夹紧操作中进行形状、粗糙度、波纹和扭曲测量 - 垂直测量轴的高度：350、550或900毫米 - 带有PC和系统电子设备容器的减振仪器台 - 磁性探头臂耦合，用于快速更换探头臂并在发生碰撞时提供保护 - 通过全自动探头定位、全自动、可自由调节的探头力和可逆扫描方向，灵活访问外部/内部测量位置 系统特点: - 高精度空气轴承旋转台，具有出色的刚性，始终保持高精度 - R/Z轴的高分辨率为0.1 µm，C轴为360,000点 - 集成线性刻度和主动水平控制 - CNC控制的电动倾斜和旋转模块，用于全自动测量 - 双尖探头系统可以在CNC运行期间从形状切换到粗糙度 - 对于粗糙度测量，可以根据标准在探头臂的任何位置编程探测力 - 高分辨率和非常低干扰的轴 - 通过3球系统自动对齐探头臂的天顶 优势: - 精确：高分辨率测量系统，提供精确结果 - 可靠的测量结果：无机械横向力 - 一致：重复精度高达0.3 µm - 可靠的分析：使用Turbo Shaft软件检测形状和尺寸偏差 - 坚固：适用于计量实验室和生产环境
