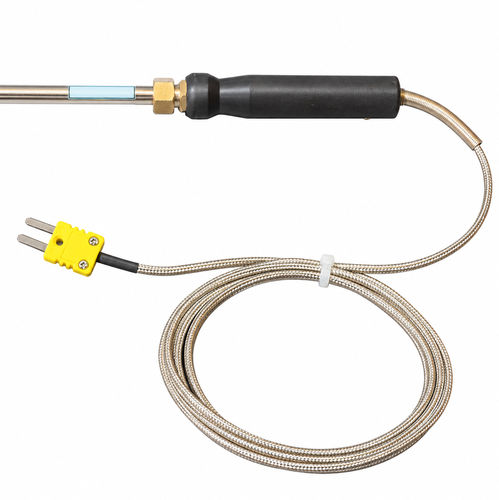

K型热电偶 TEK6L1600/LANCE

热电偶探针式热电偶输出

摘要
K型热电偶探杆，专为铝铸造工艺中的浸入式温度测量而设计。由 JEMAR TERMOMETRÍA 开发制造，Suministros Payne 经销。采用 45° 角度的 Silon 陶瓷保护配置，以提高在熔融金属浸入时的耐久性。

组成及包含件

• Silon 陶瓷护罩 Ø12 × 5 × 500 mm，45° 定向
• AISI 316 不锈钢保护管 Ø8 × 1.000 mm
• Inconel 600 护套的 K 型热电偶 Ø4.5 × 1.600 mm
• PVC 手柄
• K 型电缆，长度 2.000 mm
• 迷你公头连接器

设计说明
该探杆在设计时注重在熔融铝环境下的耐久性。Silon 陶瓷护罩、Inconel 护套和 AISI 316 保护管的组合旨在应对浸入工况。使用寿命取决于浴料条件、浸入频率与时长以及设备操作。选择探杆时，应评估工艺及测点的可及性。

配置
JEMAR TERMOMETRÍA K 型热电偶探杆配置
特征 — 规格
应用 — 铸造铝中的温度测量
传感器 — K 型热电偶
陶瓷保护 — Silon Ø12 × 5 × 500 mm
配置角度 — 45°
保护管 — AISI 316 不锈钢 Ø8 × 1.000 mm
内部热电偶 — K 型，Inconel 600 护套 Ø4.5 × 1.600 mm
手柄 — PVC
线缆 — K 型，长度 2.000 mm
连接器 — 迷你公头
设计与制造 — JEMAR TERMOMETRÍA

应用场景
该探杆用于测量液态铝的温度。常见使用点：

• 坩埚：熔炼操作中对铝浴的温度采样
• 保温炉：液态金属温度的核查
• 中转包：铝转移作业中的测量

与测量仪表的连接
2 米长的 K 型电缆以迷你公头连接终止。测量仪表需兼容 K 型热电偶并注意极性。

注意事项
所示尺寸对应各组件；不代表整机总长或有效浸入深度。配置的适用性应根据合金、工作温度、浸入深度和测量频率评估。对于其他金属或液体，选择探杆前请确认材料兼容性。

特性 / 技术规格

• 制造商：JEMAR TERMOMETRÍA
• 传感器类型：K 型热电偶（Inconel 600 护套）
• 陶瓷保护：Silon Ø12 × 5 × 500 mm（45°）
• 保护管：AISI 316 Ø8 × 1.000 mm
• 热电偶护套：Inconel 600 Ø4.5 × 1.600 mm
• 手柄：PVC
• 电缆：K 型，长度 2.000 mm
• 连接器：迷你公头
• 标称重量：15 kg
• 标称包装尺寸：60 × 60 × 20 cm
• 主要应用：铸造铝的温度测量
• 配置角度：45°
• 内部代码 / 标注参考：TEK6L1600/LANZA
