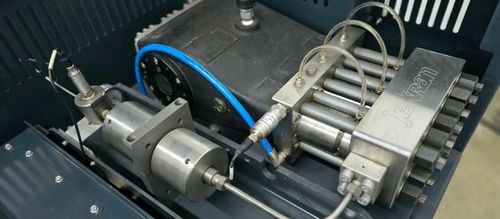

柱塞泵 4000

水电机固定式

概述
Direct Servo Drive 4000 派生的独立式水射流泵，专为 OEM 水射流系统设计，代表水射流动力的下一代。与液压增压器相比，提供相同的切割速度和推力，同时将电能消耗降低高达 50%。可在 4000 bar（58,000 psi）下连续无脉动运行，工作噪音极低，维护需求低且保养周期延长。

主要优势

• 与液压增压器相比，电能消耗最多降低 50%。
• 由于伺服电机近乎无声的设计，运行非常安静（无液压冲击或高分贝噪声）。
• 在 4000 bar 下可连续运行，支持 24/7 作业且无热侵或使用周期限制。
• 精确的流量控制，重复精度 ±0.5%，确保稳定的切缝和边缘质量。
• 占地小，电子系统为 OEM 准备，便于机器集成。
• 内置诊断功能，包括实时压力、温度和振动监测；支持远程固件更新。

运行要点

• 自适应流量调谐：智能伺服控制实时连续调整压力和水流，以在广泛材料上最大化磨料效率和表面光洁度。
• 无脉动流提供更平滑、更一致的切割并优化磨料使用。
• 为 OEM 集成设计，具备嵌入式控制接口（EtherCAT、Modbus TCP/IP 及模拟/数字 I/O），可插拔连接至现有控制器或 PLC。

主要特性

• 在保持与增压器等效的切割性能同时，能耗降低高达 50%。
• 直接伺服架构带来超静音运行。
• 具备在 4000 bar（58,000 psi）下的连续工作能力。
• 精确流量控制：重复精度 ±0.5%。
• 工业级结构：马氏体不锈钢部件、陶瓷柱塞和针对磨蚀环境设计的 PEEK 密封件。
• OEM 准备的电子与通信：EtherCAT、Modbus TCP/IP、模拟/数字 I/O。
• 内置诊断以支持主动维护并最大化运行时间。

型号与比较
Model 22 Direct Drive | Model 30 Direct Drive
电动伺服电机功率 | 30 HP (22 kW) | 40 HP (30 kW)
效率 | ≥ 90% | ≥ 90%
输出压力 (PSI) | 58,000 psi | 58,000 psi
输出压力 (Bar) | 4000 Bar | 4000 Bar
喷嘴孔径与流量 | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
占地 (长 x 宽 x 高) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)

可靠性与维护
在生产切割平台上经验证明，该泵被设计为低维护且保养周期长。在适当过滤（≤ 2 µm）和按计划更换密封件的条件下，泵在满压状态下可运行 400 小时以上后再进行下一次维护。关键耐用部件包括马氏体不锈钢泵件、陶瓷柱塞和为磨蚀工况设计的 PEEK 密封件。

技术规格

• 产品系列：Direct Servo Drive 4000 Pump（面向 OEM 系统的下一代 4000 bar 水射流泵）
• 型号：Model 22 Direct Drive；Model 30 Direct Drive
• 电动伺服电机功率：30 HP (22 kW) — Model 22；40 HP (30 kW) — Model 30
• 效率：≥ 90%
• 最大输出压力：4000 Bar / 58,000 psi
• 喷嘴孔径与流量：Model 22 — 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm)；Model 30 — 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
• 占地 (长 x 宽 x 高)：43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
• 材料与易损件：马氏体不锈钢组件、陶瓷柱塞、PEEK 密封件
• 控制与通信：EtherCAT、Modbus TCP/IP、模拟与数字 I/O（OEM 准备电子）
• 诊断：实时压力、温度与振动监测；远程固件更新能力
• 运行类型：满压下连续运行（24/7）
