水刀切割机 Combo series等离子用于合成材料用于多层材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 等离子, 水刀
- 加工材料
- 用于合成材料, 用于多层材料
- 切割产品
- 金属薄板
- 操控类型
- CNC数控
- 应用
- 工业用途, 用于金属加工
- 相位
- 三相
- 构造特性
- 大尺寸, 龙门式, 多头式
- 其他特性
- 自动, 高精度, 高速, 可编程, 组合式
- X轴
4,100 mm, 6,100 mm
(161.42 in, 240.16 in)- Y轴
2,100 mm
(82.68 in)- Z轴
200 mm
(8 in)- 切割速度
25 m/min
- 激光功率
最少: 22,000 W
最多: 30,000 W
- 重复精度
0.02 mm
(0.0008 in)- 可用压力
4,000 bar
(58,015.1 psi)- 精确度
0.03 %
产品介绍
产品概述

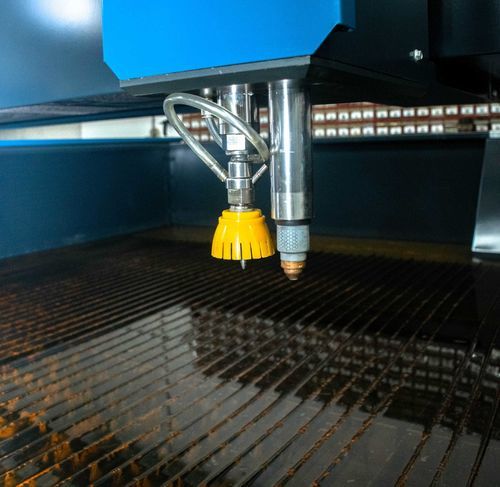

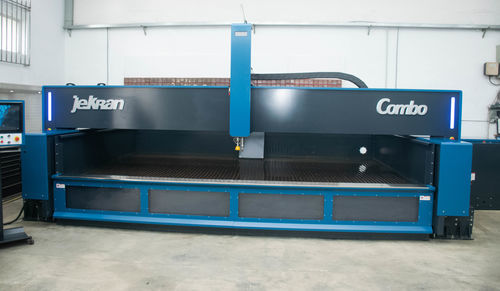

Combo 是一款双喷嘴混合切割平台，在同一门式龙门上集成了水刀头与等离子头。该机面向混合材料生产，可对金属、合金、复合材料及分层材料执行高速等离子切割与无热影响的精密水刀切割。设计侧重于双喷嘴一体化操作与紧凑占地。
主要特点
表：型号与技术矩阵
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
表：泵/直接驱动选项
Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
泵与等离子选项
可选水刀泵为 Model 22（22 kW / 30 HP）和 Model 30（30 kW / 40 HP）直接驱动，最高支持 58,000 psi（4,000 bar）。等离子单元可选 Hypertherm 或 GYS。喷嘴与流量配置可针对不同材料和切割质量进行选择。
性能与精度
Combo 提供 ±0.03 mm 的线性精度和 ±0.02 mm 的重复性。最大行进速度视型号与配置而定，可达 25 m/min。自适应传感器可针对导电与非导电材料自动调节切割参数。
使用场景
适用于需要同时进行高速金属切割与对复合材料或层合材料进行无热处理精细切割的制造环境。典型应用包括精密金属加工、定制制造和混合材料批量生产。
注意
*占地尺寸仅供参考。高压泵、料斗、砂料清除结构及控制台可根据现场空间做不同布置。
技术规格
Combo 是一款双喷嘴混合切割平台，在同一门式龙门上集成了水刀头与等离子头。该机面向混合材料生产，可对金属、合金、复合材料及分层材料执行高速等离子切割与无热影响的精密水刀切割。设计侧重于双喷嘴一体化操作与紧凑占地。
主要特点
- 混合双模式切割系统，结合水刀与等离子技术以实现生产灵活性。
- 独立喷嘴控制，支持水刀与等离子头的同时或选择性工作。
- 材料自适应智能：传感器与控制系统检测材料类型与厚度并自动调整切割参数。
- 模式无缝切换，在同一程序内实现水刀精修与等离子粗切。
- 高精度机动控制，适用于先进制造的可重复加工。
表：型号与技术矩阵
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
表：泵/直接驱动选项
Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
泵与等离子选项
可选水刀泵为 Model 22（22 kW / 30 HP）和 Model 30（30 kW / 40 HP）直接驱动，最高支持 58,000 psi（4,000 bar）。等离子单元可选 Hypertherm 或 GYS。喷嘴与流量配置可针对不同材料和切割质量进行选择。
性能与精度
Combo 提供 ±0.03 mm 的线性精度和 ±0.02 mm 的重复性。最大行进速度视型号与配置而定，可达 25 m/min。自适应传感器可针对导电与非导电材料自动调节切割参数。
使用场景
适用于需要同时进行高速金属切割与对复合材料或层合材料进行无热处理精细切割的制造环境。典型应用包括精密金属加工、定制制造和混合材料批量生产。
注意
*占地尺寸仅供参考。高压泵、料斗、砂料清除结构及控制台可根据现场空间做不同布置。
技术规格
- 商品名称：Combo
- 可用型号：4021-Combo、6021-Combo
- X 轴行程：4100 mm（4021）、6100 mm（6021）
- Y 轴行程：2100 mm
- Z 轴行程：200 mm
- 最大速度：25 m/min
- 线性精度：±0.03 mm
- 重复精度：±0.02 mm
- 泵选项：Model 22（30 HP / 22 kW）或 Model 30（40 HP / 30 kW）
- 输出压力：最高 58,000 psi / 4,000 bar
- 喷嘴 & 流量：0.011" / 0.82 gpm（0.3 mm / 3.1 lpm）和 0.014" / 1.1 gpm（0.35 mm / 4.2 lpm）
- 等离子单元：Hypertherm 或 GYS
- 占地示例：8.5 x 3.4 m（4021 布局）、10.5 x 3.4 m（6021 布局）
