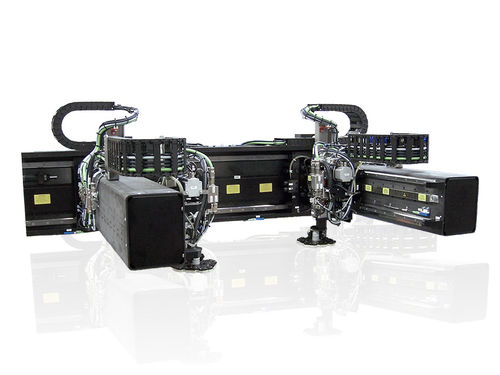

带定位系统线性轴

线性电机驱动伺服电机式同步齿形带

两个带直线电机的碳纤维轴 • 带碳纤维轴的 8 轴系统 • 适用于定位/拾取和放置应用 需求 • 紧凑的形状 适用 于最快的拾取和放置应用 • 适用于洁净室 ISO 5 级（根据 DIN EN ISO 14644-1）• 在7 天/周 • 驱 动系统的冗余设计 • 快速更换能源链和电缆等磨损部件 • 集成碰撞保护实施 • 带两个碳纤维轴的固有刚性双线性电机轴 • 线性磁性测量系统 • 中间轻松更换尾链和电缆的水平 • 带有额外电缆的自由空间的能量链 整体系统 ： • 负载：0,5 kg • 定位分辨 率：1 微米 • 重复性：2 微米 • 绝对精度：±20 微米 • 可重复性高度/侧：±50 微米/±100 微米 • 最大速度：2 米/秒 • 最大加速度：10 米/秒，0,5 公斤负载 X 轴： • 直接驱动与直线电机 LM-050 • 行驶：1150 毫米 Y 轴： • 直接驱动与直线电机 LM-050 PLM-025 • 行驶：650 毫米 Z 轴： • 齿形带伺服电机 • 行驶：50 毫米 •定位分辨率:1,125 微米 • 重复性:±20 微米 • 绝对精度:±50 微米 • 最大速度:0,5 m/s • 最大加速度:10 m/s² D 轴: • 回转范围:nx360° • 定位分辨率:3,24 弧秒 • 重复性:<1 弧分 • 最大速度:180°/s •最大加速度：3600°/s²
