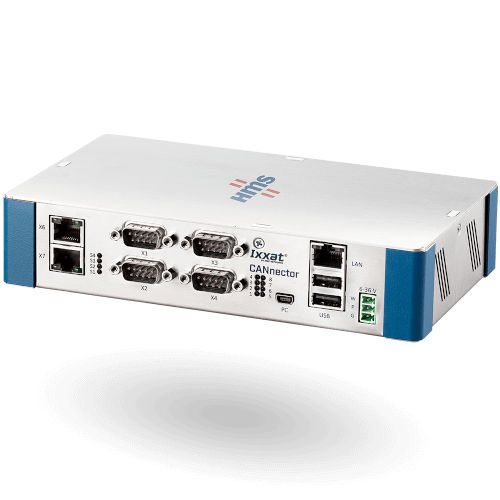

通信网关模块 CANnector

工业以太网CAN

CANnector Range和CANnector Bridge是CANnector S设备的预配置版本，使用户能够轻松设置CAN和CAN FD网络的距离扩展或桥接应用，而无需花费大量时间进行配置。 CANnector Range的基本范围配置可通过以太网在更长的距离内透明传输所有6通道CAN总线。该功能需要两个设备(主/从)。此外，CANnector Range还可以用作通过以太网连接到PC的多个CAN（FD）接口。这允许基于Ixxat VCI或D-PDU-API的应用程序通过长距离连接到现场总线。对于此用例，仅需要一个CANnector Range设备。 CANnector网桥可以充当网桥和网关。提供的四种配置以125 kbit/s、250 kbit/s、500 kbit/s或1000 kbit/s初始化所有6个CAN接口，并转发所有接收的数据，如下所示：CAN1↔CAN2; CAN3↔CAN4; CAN5↔CAN6。可以轻松选择特定的波特率组合，而无需配置。 距离扩展和桥接功能可在设备上独立执行，PC只需要用户特定的配置或可视化/激活。 由于CANnector Range / Bridge基于常见的CANnector S版本，因此可以通过使用ACT工具轻松地调整或增强设备功能-提供扩展的距离扩展/网桥功能，甚至记录功能。
