倒错咬合式链条

动力传输金属车用

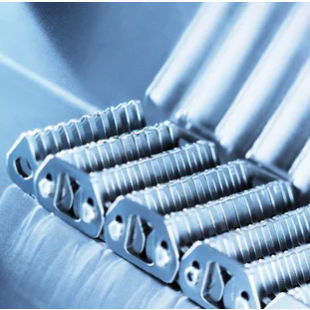

带摇臂销接头的倒齿链 为了处理更高的动力传输要求，例如用于车辆传输系统，采用了倒齿链（也称为静音链）形式的传输链。除了提供齿形链节与链轮齿的运动优化啮合外，还应用了随机化的原则，即安装具有与标准板不同轮廓的齿形链板。标准和非标准链板交错排列，打破了接触脉冲的单调性，从而使链条噪音变得不显眼。 为了进一步减少摩擦损失，采用了带有摇臂销接头的倒齿链。摇臂销接头包括两个摇臂销，其中一个销固定在内链的齿链板上，一个固定在外链的齿链板上。当链条进入和离开链轮时，这两个销子会相互滚动。
