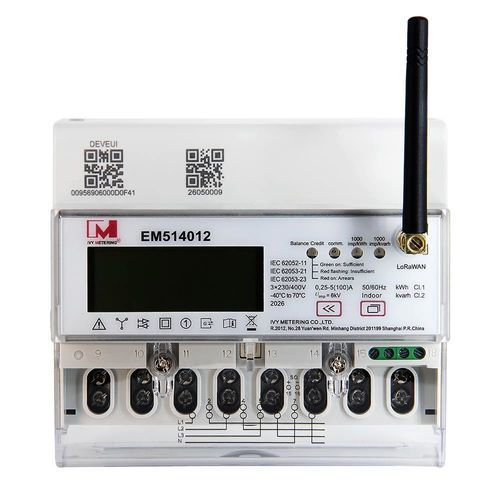

三相电能表 EM514012

DIN导轨RS-485住宅

产品概述
EM514012 为三相四线导轨式电子多功能电能表，适用于住宅与商业配电系统。支持预付费与后付费模式，本地通信采用 RS485（Modbus），远程通信支持 LoRaWAN（EU868）。内置磁保持继电器，可实现本地及远程的开/关控制，便于远程抄表与管理。

主要特性

• 测量项目：双向（正/反）有功/无功电能、有功功率、电压、电流、频率、功率因数与需量。
• 通信：LoRaWAN（EU863-870 / EU868）与 RS485（Modbus 协议）。
• 双向计量：记录正向与反向的功率与电能量。
• 计费模式：支持电量与金额的预付费与后付费。
• 内置磁保持继电器用于负载控制与远程开/关切换。
• 过流切断：可配置阈值和恢复时间；超阈值时继电器断电，恢复时间后尝试闭合。
• 告警与检测：过流、过压、频率偏差、余额/电量低及外壳/盖板检测。
• 事件记录：记录充值、告警、停电、篡改等事件，最多保存20条。

优势

• 为工业、商业及大户型住宅提供全面的三相能耗监测。
• LoRaWAN 无线远距离通信可减少布线并降低基础设施成本。
• 低功耗设计延长运行周期并简化维护。
• 远程抄表与控制实现集中监控、负载切换及费率管理。
• 计量精确、账单透明，便于租户或部门结算。
• 易于与楼宇管理系统及物联网平台集成。

尺寸与接线
产品页面提供尺寸和接线图图片，供安装参考。

技术规格

• 产品名称：EM514012
• 额定电压：3×230/400 V（±20%）
• 额定电流：0.25-5(100) A
• 脉冲常数：1000 imp/kWh
• 液晶显示：LCD6+2
• 工作温度：-40 ~ +70°C
• 相对湿度：<95%
• 额定频率：50 Hz
• 准确度等级：Cl.B
• 负载控制：内置磁保持继电器
• 参考标准：EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• 通信：LoRaWAN, RS485（Modbus）
• 频段：EU863-870 MHz（EU868）
• LoRa 天线：SMA 接口（底座/杆式）
