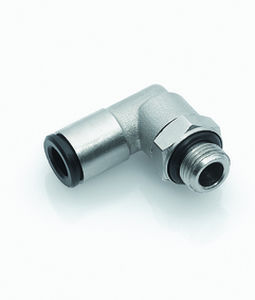

压缩空气接头 ipso 022螺纹推入式肘型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 压缩空气
- 固定方式
- 螺纹, 推入式
- 形状
- 肘型
- 规范
- ISO, DIN
- 材质
- 无硅, 镀镍黄铜, 不锈钢
- 种类
- 公端
- 其他特性
- O形, 柔性, 模块化
- 直径
最少: 3 mm
(0.118 in)最多: 14 mm
(0.551 in)- 可用压力
16 bar
(232.06 psi)
产品介绍
- 带有不锈钢弹性夹的推入系统
- 管子组装只需一个动作
- 适用于各种材料的管材（PU、PA）。
- 规模小，重量轻
- 密封通道内有O型环--适用于粗糙表面
- 模块化，结构灵活
- 六角插口，便于装配
操作温度 :
-20°C bis +70°C
-20°C之二+80°C
用于带PVC密封圈的接头
用于带有NBR O型圈的接头
真空度 :
最大98%
材料 :
NBR密封圈
黑色止推环CW614N和CW617N
塑胶
螺纹:
圆柱螺纹，DIN EN ISO 228
锥螺纹，DIN EN 10226 (DIN 2999)
米字形螺纹，DIN ISO 261C圆柱形，带O型密封圈
管子。
用于符合ISO 14743标准的管材
外部直径的公差
4至8: ±0.1
外部直径的公差
10到14: ±0.15 (PU)
10到14: ±0.1 (PA)
推荐材料，PU，PA
---
