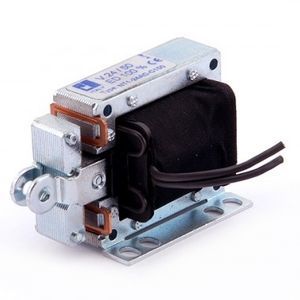

线性电磁铁 RM1

吸持永磁式双稳态

双稳态线性螺线管非常适合电池供电的应用，因为它的柱塞会在永久磁铁的作用下牢牢锁住，从而使螺线管在需要时保持 "零电量和零发热 "状态。专门设计用于在任何位置作为保持电磁铁工作，由磁铁提供保持力，通过线圈供电极性反转释放柱塞。其他应用方式需要使用线圈的电脉冲来产生拉力。在任何情况下，松开离合器后，都需要一个外力（通常是弹簧）将柱塞恢复到原来的打开位置。 典型用途是保持电磁阀。 线圈由额定电压 (Vn) 的脉冲供电至少 50 毫秒。线圈断电后，由于永久磁铁具有 1.2 千克的最小保持力，只要有需要，柱塞就会无限期地保持锁定状态。要解除柱塞的锁定，必须以给定的释放电压向线圈输入一个反极性电流脉冲。 典型用途是（低能耗）拉动电磁铁。 螺线管产生的拉力如力/行程表所示。如果以多个额定电压值给线圈供电，即使在这种情况下必须逐步降低线圈占空比 (ED)，有效拉力也会大大增加。由于永久磁铁的作用，即使线圈断电，柱塞也会无限期地锁止。要解除柱塞闩锁，必须在给定的释放电压下为线圈提供反极性电流脉冲。
