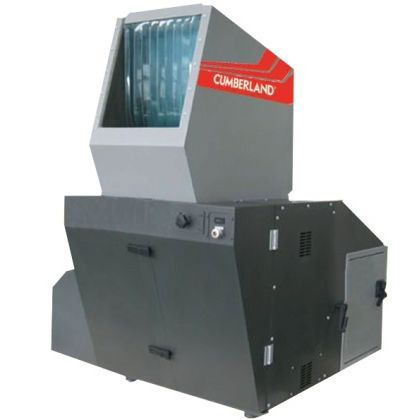

风冷造粒机 C-4070-3K

转子式干式刀式

概述
CUMBERLAND inside。刀片式造粒机型号 C-4070-3K，进料口 510×700 mm，转子直径 419 mm，适用于体积较大的塑料件破碎与尺寸缩减。

料斗
适用于前向装料或与输送带配套的料斗，整机隔音处理。

• 3 片聚氨酯挡板，可减少噪音泄漏并防止切割室物料回弹（flyback）。
• 伺服辅助手动翻转系统，便于清洁与维护。

切割室
采用螺栓和销钉固定的部件，便于快速修复。轴承支撑位于切割室外部，防止粉尘和液体污染。两片固定可逆刀片，带磨损补偿装置。所有内表面精密加工，便于清洁。固定刀片前端调节系统（“EasyAccess CUMBERLAND”）。

转子
自冷却开式转子，中心轴平衡，配有坚固的旋转刀座。双切削角度“剪切效应”提高效率、降低噪音并减少能耗。转子与切割室的形状有利于抓取体积件并最小化反弹。转子侧装两片旋转盘以防止纤维状材料缠绕轴。内部叶片为侧壁和轴承提供冷却。

刀座
转子及三片旋转刀座由高铬高碳钢制成，并经过 CUMBERLAND 耐磨处理。旋转刀片以高强度螺栓固定，材质 K110（约 58 HRC）。

筛网
筛网支架后铰并配气压缓冲器，便于清洁与维护。可提供不同尺寸的可逆筛网。

底座
厚钢底座，切割室支撑采用防振材料。检修门和电机罩为隔音吸声材料。

卸料
带侧导轨的收集抽屉，用于与吸送系统连接，便于安装和清洁。

电机
22 kW TEFC IP55 交流电机，安装在可调滑板上以便张紧皮带。

传动部件
转子由高惯量飞轮皮带轮驱动。通过 V 带传动。预留安装第二飞轮的位置。转子转速：450 rpm。

安全
运动传感器确认转子完全停止后才允许打开检修门。前置急停按钮和安全微动开关。控制柜内继电器检测所有安全系统的运行状态。带销轴的旋转钥匙可将转子锁定在便于更换刀片的位置。

电控箱
IP55 级完整控制箱，包含设备安全运行所需的全部元件。星-三角启动。低压控制。供电：380 V — 3 相 — 50 Hz。

事故防护
机器配备安全标签并附使用与维护手册。制造符合 CE 标准。

预计产量
450–700 kg/h，视材料与筛网孔径而定。

技术参数

• 型号：C-4070-3K
• 进料口：510 × 700 mm
• 转子直径：419 mm
• 转子速度：450 rpm
• 电机：22 kW TEFC IP55 交流电机
• 电源：380 V — 3 相 — 50 Hz
• 刀片材料：K110（约 58 HRC）
• 预计产量：450–700 kg/h（根据材料和筛网而异）
• 降噪：料斗隔音及聚氨酯挡板
• 转子/支撑处理：高铬高碳钢，CUMBERLAND 耐磨处理
• 卸料：用于连接吸送系统的收集抽屉
