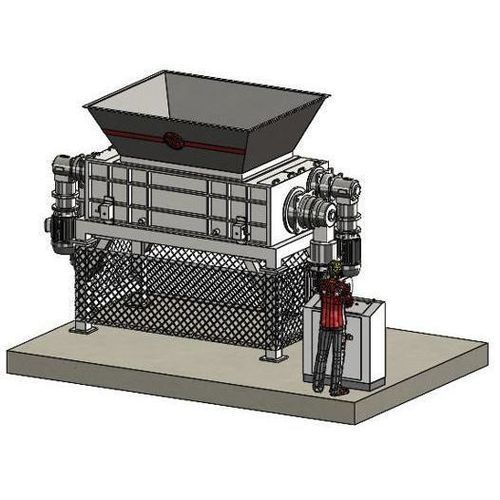

四轴破碎机 180130S-MAX

用于工业废料传送加固型

概述
180130S-MAX为四轴工业撕碎机，进料开口尺寸为1,800×1,300 mm。设备由两根切刀轴和两根进料/输送轴组成，采用4台齿轮减速电机驱动，总装机功率120 kW（切刀轴2×45 kW，输送轴2×15 kW）。MAX系列专为回收和重载预碎应用设计。

主要特点

• 总装机功率：120 kW（2×45 kW + 2×15 kW）
• 传动方式：齿轮传动
• 切刀轴数量：2
• 淬火切刀：36件，厚度50 mm
• 进料/输送轴数量：2
• 输送/插入盘：36个，4齿，材料42CrMo
• 切刀平均转速：10–15 转/分钟
• 附件：下降控制，可更换筛网
• 安全：紧急停止、料斗闭合触点、安全微动开关
• 重量（约）：16 吨
• 符合CE执行标准

机器结构

• 厚板电焊钢板支架
• 鼓式滚子轴承支撑，带防尘防液密封
• 高强度轴，抗扭抗弯
• 36把耐磨特殊钢切刀，厚度50 mm
• 36个42CrMo插入盘
• 2台行星减速器用于切刀轴驱动
• 2台行星减速器用于进料轴驱动
• 切刀轴电机：2×45 kW，多电压多频率，IE3
• 输送轴电机：2×15 kW，多电压多频率，IE3
• 加强型电焊料斗，适合上方装料
• 底座带抽屉，可连接吸送系统/皮带或配置3个保护网并带前门安全微动

控制系统

• 符合CEE/CE标准的电控柜，带扭矩限制器，过载时可反转转子运动
• SIEMENS S7-1200 PLC，用于控制所有外围设备
• 6"彩色触控显示屏，用于参数设置
• AUTO TUNING ISVE 自整定程序
• 软件可控制上料系统、精磨机和/或吸送系统
• 紧急控制功能以保障系统停机
• ISVE MAINTENANCE PROGRAM：HMI上提示日常维护
• 预留远程协助和 SAFETY SERVER CONNECTION ISVE（ISVE服务器实时参数监控）
• 按CE标准执行

技术参数

• 型号：180130S-MAX
• 进料口（宽×高）：1,800×1,300 mm
• 切削腔：1,800×1,300 mm
• 总装机功率：120 kW（2×45 kW + 2×15 kW）
• 切刀轴：2
• 淬火切刀：36件，厚度50 mm，耐磨特殊钢
• 进料/输送轴：2
• 插入/输送盘：36个（4齿），42CrMo
• 切刀平均转速：10–15 转/分钟
• 切刀轴电机：2×45 kW，IE3
• 输送轴电机：2×15 kW，IE3
• 重量（约）：16 吨
• 材质与结构：厚板电焊钢板支架；加强型电焊料斗
• 防护与安全：紧急停止、料斗闭合触点、电控柜扭矩限制器
• 控制：SIEMENS S7-1200 PLC、6" HMI、AUTO TUNING ISVE
• 标准：CE执行
