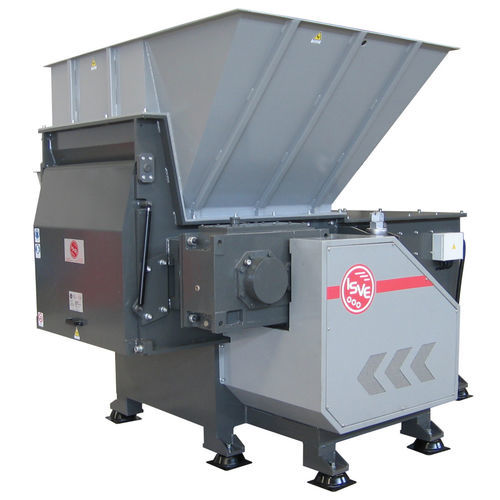

初级撕碎机 MS 40-100 IT

单轴纸质用于线缆

产品说明
MS 40-100 IT 单轴撕碎机用于工业连续处理大批量废料。液压推动的推板将物料送入刀具安装转子，通过剪切与冲击实现破碎。可更换筛网用于确定最终颗粒尺寸。焊接刚性结构与皮带传动可降低长期重载运行时的机械应力。

主要特性

• 转子功率：45 kW（60 HP）
• 液压装置功率：4 kW（≈5.4 HP）
• 传动：皮带传动
• 转子数量：1
• 转子直径：400 mm
• 转子长度：900 mm
• 推板有效行程：800 mm
• 可逆刀具数：52（4 个可用面）
• 上固定刀：3
• 下固定刀：3
• 平均转速：73 rpm
• 整机重量：4,620 kg
• 产能：约 1–1.5 t/h
• 安全装置：急停、推板反转系统

推荐应用
适用于工业生产线上破碎各类废料：木材边角料、厚板塑料、纸张与机密文件、挤出板材、橡胶废料、电缆（配套专用附件）等体积较大的废材。

破碎机结构

• 焊接钢结构，适合重载工况
• 带密封的滚子轴承支承，防尘防液体侵入
• 厚壁转子 Ø400 mm × 900 mm，配 52 件刀具装板和 52 件高合金耐磨刀具（4 面可用）
• 6 件可调对刀（上 3 / 下 3），采用耐磨合金钢
• 液压驱动推板，800 mm 有效行程
• 液压装置配齿轮泵及油冷却散热器
• 采用皮带与滑轮传动，隔离转子振动对机械部件的影响
• 主机 45 kW（IE3）多电压/多频电机，液压 4 kW 电机
• 切割室：900 × 1250 mm
• 上装焊接板料料斗
• 可换筛网以确定破碎尺寸
• 出料系统：视配置而定

控制系统

• 符合 CEE 标准的电控柜，带扭矩限制器，超载时反转转子方向
• SIEMENS S7-1200 PLC 控制外设
• 6 英寸彩色触摸显示器用于参数设置
• 自动调节软件：AUTO TUNING ISVE
• 软件可用于控制上料系统、破碎机及吸风系统
• 紧急停机及系统停机功能
• ISVE MAINTENANCE PROGRAM：触摸屏显示维护提示
• 支持远程协助及 SAFETY SERVER CONNECTION ISVE（实时监控）
• 按 CE 标准制造

可选件

• ISVE Server Connect：远程监控、远程参数调整及在线软件更新模块
• 可换筛网（直径：14、16、20、25、30、35 mm）
• 可连接吸风系统的推板
• 顶部料斗封闭，侧窗带橡胶条以防料漏
• 转子冷却系统
• 转子耐磨涂层

电缆加工专用配件

• 转子保护板（防止卷状物料装入时转子过载）
• 当分离系统或精磨机过载时的破碎机停止软件

技术参数

• 型号：MS 40-100 IT（2022 版）
• 转子功率：45 kW（60 HP）
• 液压单元功率：4 kW
• 传动：皮带传动
• 转子直径：400 mm
• 转子长度：900 mm
• 推板行程：800 mm
• 可逆刀具：52（4 面可用）
• 固定刀：上 3 / 下 3
• 转子转速（平均）：73 rpm
• 切割室：900 × 1250 mm
• 整机重量：4,620 kg
• 产能：约 1–1.5 t/h
• 标准：CE
