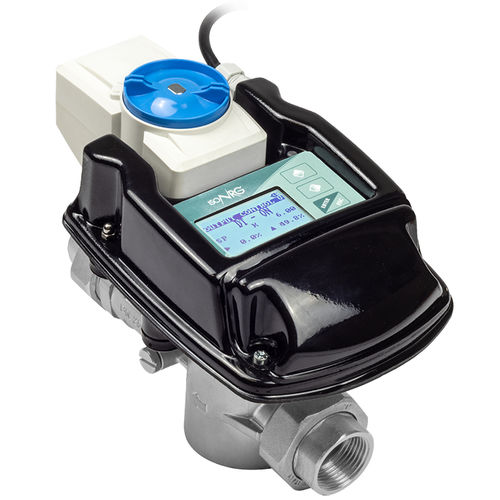

调节阀 THERMAG VALVE CS611

球形电驱动用于水

产品介绍
全新 THERMAG VALVE CS611 ISONRG 为一体化电磁式热能计的智能两通调节阀。可实现可靠的能量控制、精确的能量计算以及符合 EN1434 和 MID 2014/32/EU 的计费级测量。用于新建或既有建筑的供暖与制冷系统的能耗测量与监测，并支持与楼宇管理系统（BMS）及 IoT 平台的连接。

工作原理
电磁流量计基于法拉第电磁感应定律：导电液体通过磁场时会感应出电压。该技术可为导电热工流体（包括含添加剂的混合液）提供测量值 0.8% 的精度（r.v.）。

材料与结构

• 阀体：DZR 抗腐蚀黄铜（EN12165-CW617N-DW）
• 流量传感器：PEEK 材料壳体，HC276 电极
• 阀单元：可调节式两通球阀，一体不可分离

可调参数

• 流量（Flowrate）
• 热功率
• 温差（ΔT）
• 入口温度（T1）
• 出口温度（T2）
• 差压
• 来自过程或 BMS 的外部信号源

电子单元与通讯

• 三行背光 LCD 显示屏
• 电源：24 V AC/DC
• 通讯端口：串口 RS485 / 以太网 RJ45
• 支持协议：MODbus RTU/IP、BACnet MS-TP、FTPs、WEBs、NTPs（及其他用于 BMS/IoT 集成的协议）
• 内置 Web 服务器用于数据共享与设备状态分析

输入/输出与信号

• 数字输出：1 路 ON/OFF，1250 Hz，100 mA，30 Vdc
• 数字输入：1 路可编程
• 模拟输入：1 路可编程 0–10 V 或 0–22 mA

特色功能

• 电磁流量计对热工流体中添加剂具有免疫性
• 兼容水+乙二醇或丙二醇混合物，最高可达 40%，计算符合 MI004
• 可作为 ePICV 或 eDPCV 工作
• 最多 7 个可调量用于流量控制

认证与资质

• CE 标志
• MID – MI004（如标注）

技术参数 / 规格

• MID 指令 2014/32/EU
• 流量测量精度：可达 0.8% r.v.
• 可用传感器尺寸：1/2”、3/4”、1”、1¼”、1½”、2”
• Qp [m³/h]：1.5 / 2.5 / 3.5 / 6 / 10 / 15
• 传感器介质温度范围：-10 °C … +100 °C
• 公称压力：PN16（16 bar）
• 传感器与阀体材料：DZR 黄铜与 PEEK – 电极为 HC276
• 温度传感器类型：PT500 – DS/PS – MI004 认证
• 温度传感器线缆长度：3 m / 5 m 硅胶线
• 温度测量范围：0 °C … +150 °C
• 显示：三行背光 LCD
• 电源：24 V AC/DC
• 通讯：RS485 与以太网 RJ45；协议 MODbus RTU/IP、BACnet MS-TP 等
• I/O：ON/OFF 数字输出，可编程数字和模拟输入（0–10 V / 0–22 mA）
