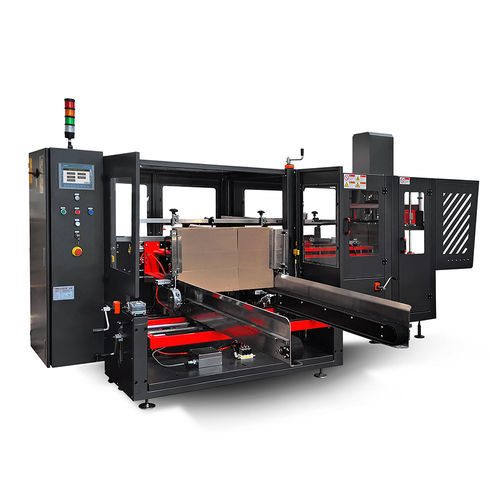

自动纸箱成型机 50SB TN HM

热熔胶封底气动

概述
Speed Former 50SB TN HM 是一款纸箱成型机，采用 Hot Melt（Nordson Mesa）系统自动成型并封口美式纸箱底部。配备约150箱容量的电动水平料仓，需接入电源与压缩空气。可按需配置左右出箱方向。

作业流程
由 Venturi 单元驱动的吸盘抓取组从电动料仓取出箱坯并在开箱过程中由夹紧机构保持箱体。推板将开口箱推入两条电动输送带，将其输送至涂胶与封合区。箱内气动压板对新粘合的翻盖进行加压以完成工艺。格式与记忆管理通过配备 Siemens 触摸屏的 PLC 实现。

选择理由（5 点）

• 采购技术支持
• 优良的性价比
• 备件 12 个月保修
• 交付周期短
• 市场运营超过 35 年的经验

产品信息
机器尺寸：L 3400 mm × W 2431 mm × H 1730 mm
净重：1000 kg
供电电压：380 V – 三相
电网频率：50 / 60 Hz
装机功率：2.1 kW
气压：6 bar（工作范围 5–6 bar）
料仓容量：约 150 箱
最小箱体尺寸：L 250 × W 150 × H 150 mm
最大箱体尺寸：L 530 × W 400 × H 400 mm
纸箱类型：美式箱型

机器特性与参数

• 电源：380 V – 50/60 Hz – 三相
• 装机功率：2.1 kW
• 气压：5–6 bar
• 电动料仓：≈150 箱（随纸板厚度变化）
• 生产能力：最高可达 12 箱/分钟（视箱体特性而定）
• 机器重量：1000 kg
• 机器尺寸：L 3400 × W 2431 × H 1730 mm
• 最大噪音：≤ 75 dB
• CE 要求的急停按钮（蘑菇头）
• 底部封口：Hot Melt（Nordson Mesa）
• 工作台高度：650 + 100 mm
• 触摸屏可管理格式记忆：30 条
